アセンブリの DimXpert

アセンブリで DimXpert を使用できます。


アセンブリで DimXpert を使用するには:

  1. アセンブリ ドキュメントを開きます。
  2. ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties）をクリックし、幾何公差（Geometric Tolerance）などを DimXpert でオプションで設定します。

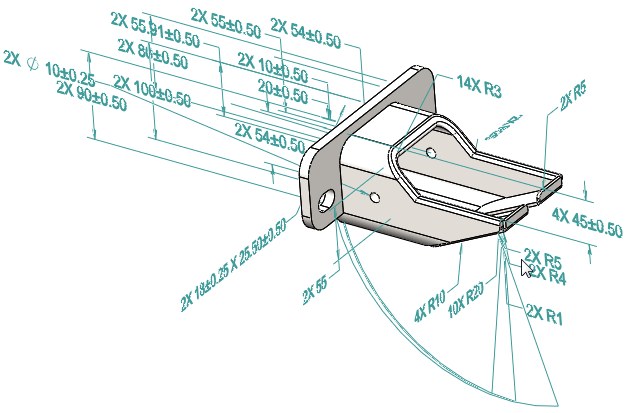

  3. 手作業、あるいは自動的に寸法と幾何公差記号を挿入します。
  4. アセンブリを保存します。

部品とサブアセンブリで作成された DimXpert 寸法は、開いているアセンブリに表示されません。 開いているアセンブリで作成された DimXpert アノテート アイテムだけが、開いているアセンブリに表示されます。
