ファイルのドラッグ

  • ファイル エクスプローラまたはタスク パネルのファイル エクスプローラ(File Explorer)タブから、開いている SOLIDWORKS アセンブリ ウィンドウに部品やアセンブリをドラッグすると、部品やサブアセンブリのインスタンスをアセンブリに追加できます。
  • ファイル エクスプローラまたはタスク パネルのファイル エクスプローラ(File Explorer)タブから、開いている空の SOLIDWORKS 図面ドキュメントに、部品やアセンブリをドラッグし、部品やアセンブリの標準 3 面図(Standard 3 View)を作成します。

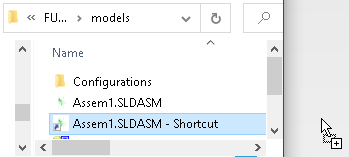

  • SOLIDWORKS ファイルへのショートカットをローカル ドライブから SOLIDWORKS に直接ドラッグして、このファイルを開くことができます。
  • ジップしたファイル(.zip)を空の SOLIDWORKS ウィンドウ、または開いている SOLIDWORKS ドキュメントの空白の領域にドラッグします。

    ジップしたファイルは SOLIDWORKS へドロップした場所に応じて開きます。 たとえば、複数のモデルを含む .zip ファイルを空の SOLIDWORKS ウィンドウにドラッグすると、それぞれのモデルが、独自のウィンドウで開きます。

    .zip ファイルには、SOLIDWORKS でサポートされている任意のファイル タイプを含めることができます。 .zip ファイルに複数の SOLIDWORKS のファイルと .igs ファイルなどのインポートされているファイルが含まれている場合、.igs ファイルは別ウィンドウで開きます。

    .zip ファイルに、ローカルのコンピュータに存在しないモデルが含まれている(.zip ファイルをインターネットからドラッグした)場合、ローカル コンピュータに .zip ファイルをダウンロードできるようフォルダを選択(Select Folder)ダイアログ ボックスが表示されます。
  • ハイパーリンクされている SOLIDWORKS の部品ファイルをインターネット エクスプローラから次のものにドラッグすることができます。
    • タスクパネルのデザイン ライブラリ(Design Library)タブ
    • 新しい空の部品ドキュメント
    • SOLIDWORKS ウィンドウの空白領域
    • 図面ドキュメントまたはアセンブリ ドキュメント

    ファイルを図面やアセンブリにドロップすると、ローカル ディスク上の新しいファイル名をつけるようにプロンプトが表示されます。

  • 開いたドキュメント間をドラッグできます。開いている部品ファイルの FeatureManager デザインツリーから、部品名をドラッグして開いている別のアセンブリ ドキュメントに挿入することができます。
  • FeatureManager デザインツリーから部品名やアセンブリ名をドラッグして、図面ドキュメントにドロップすることもできます。
