例: デフォルト スケールの使用

外観テクスチャ、表面粗さ、デカルがデフォルトのスケールを使用するように、またはモデルのサイズにスケール変更するように、設定できます。 SOLIDWORKS のテクスチャ、表面粗さ、およびデカルのデフォルト スケールは、現実のスケールを模倣しています。

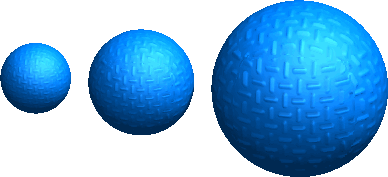

たとえば、次の図では、テクスチャの外観はモデルのサイズにスケールされ、適用されるボディごとに異なるテクスチャ スケールが作成されます:
ただし、次の図では同じ外観でデフォルト スケールを使用します:
モデルのサイズに合わせて外観をスケールするのではなく、デフォルトのスケールを使用するには:
  • ツール > オプション > ドキュメント プロパティ > モデル表示 をクリックし、自動的にテクスチャ、表面粗さ、デカルをモデルのサイズにスケール変更 の選択を解除します。
