上書きされた寸法

上書きされた寸法の色を自動的に変更するように選択できます。

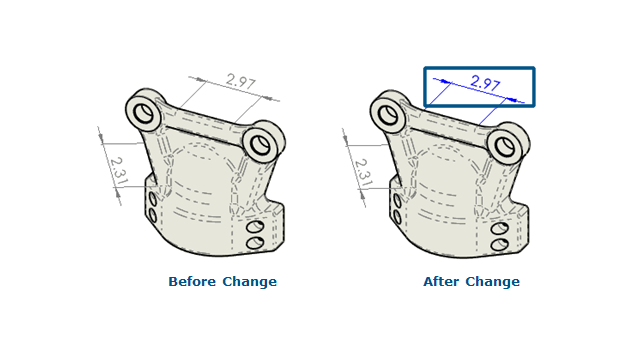

上書きされた寸法の色を変更すると、寸法テキスト、矢印、補助線の色が変更されます。このため、手動で上書きされた寸法を識別できます。

次を行うことができます:
  • 上書きされた寸法の色を自動的に変更します。

    色を指定するには、 ツール(Tools) > オプション(Options) > システム オプション(System Options) > 色(Colors) をクリックします。色スキーム設定(Color scheme settings)で、図面、上書きされた寸法(Drawings, Overridden dimensions)の色を編集します。

    色を表示するには、ツール(Tools) > オプション(Options) > ドキュメント プロパティ(Document Properties) > 寸法(Dimensions)をクリックし、上書きされた寸法を別の色でハイライト表示(Highlight overridden dimensions in a different color)を選択します。

  • 上書きされた寸法値を元の値に戻します。

    上書きされた寸法を右クリックし、元の値を復元(Restore original value)を選択します。
