定義済みビュー(Predefined Views) 定義済みビューは、方向指定ビューのように使用してビューの表示方向、位置、スケールなどを図面テンプレートで指定できます。モデルやアセンブリの参照は、後から PropertyManager の [モデル挿入 (Insert Model)] を使用して追加できます。 図面ドキュメントを定義済みビューとともに図面テンプレートとして保存できます。 親トピック標準図面ビュー(Standard Drawing Views) 標準 3 面図(Standard 3 View) モデル ビュー 図面内の分解図(Exploded Views in Drawings) 図面内のモデル破断表示 モデル相対ビュー(Relative to Model View) 空のビュー(Empty Views) 方向指定ビューの追加 図面ビューの削除(Deleting Views) 図面への 3D ビューの挿入 モデル/事前に定義した/空の/図面ビュー PropertyManager (Model/Predefined/Empty/Drawing View PropertyManager) ドキュメント テンプレート 図面への定義済みビューの挿入 図面に定義済みビューを挿入するには: 図面ドキュメントで、定義済みビュー (図面ツールバー) をクリックするか、挿入(Insert) > 図面ビュー(Drawing View) > 定義済みビュー(Predefined) をクリックします。 グラフィックス領域内をクリックしてビューを配置します。 PropertyManagerでオプションを設定します。 をクリックします。 挿入する際に図面ビューに必要情報を追加、または後に追加することもできます。 定義済みビューへの投影ビューの追加 定義済みビューに投影ビューを追加することもできます。 たとえば、正面ビューを挿入する場合、平面ビューと右側面ビューを投影して事前に定義した標準 3 面図を作成できます。 投影ビューは自動的に方向付けされ、元のビューと整列します。 投影ビューは定義済みビューと同じように機能します。 定義済みビューはコピーしたり貼り付けたりすることができます。 投影図の作成 定義済みビューに必要情報を追加 ドラッグ(Drag):開いている部品ドキュメント、またはアセンブリ ドキュメントの FeatureManager デザインツリーからモデルを図面ドキュメントにドラッグできます。使用可能なすべての定義済みビューに必要情報が追加されます。 モデル挿入をクリックします。 定義済みビューを右クリックし、モデル挿入 を選択します。 次のいずれかを実行します: モデル挿入 PropertyManager で、ドキュメントを開く リストからモデルを選択するか、参照 をクリックしてモデル ファイルを参照します。 モデルを含むビューを選択します。 別のウィンドウでモデルをグラフィックス領域か FeatureManager デザインツリーで選択します。 をクリックすると、図面ビューとすべての関連ビュー(投影ビューなど)に必要情報が追加されます。 選択(Select)または参照(Browse)します。 定義済みビューを選択します。 PropertyManager のモデル挿入(Insert Model)で現在開かれているセッションの部品/アセンブリ(Part/Assembly)リストから名前を選択するか、参照(Browse)をクリックしてモデルのファイルまで参照します。 をクリックすると、図面ビューとすべての関連ビュー(投影ビューなど)に必要情報が追加されます。
定義済みビュー(Predefined Views) 定義済みビューは、方向指定ビューのように使用してビューの表示方向、位置、スケールなどを図面テンプレートで指定できます。モデルやアセンブリの参照は、後から PropertyManager の [モデル挿入 (Insert Model)] を使用して追加できます。 図面ドキュメントを定義済みビューとともに図面テンプレートとして保存できます。 親トピック標準図面ビュー(Standard Drawing Views) 標準 3 面図(Standard 3 View) モデル ビュー 図面内の分解図(Exploded Views in Drawings) 図面内のモデル破断表示 モデル相対ビュー(Relative to Model View) 空のビュー(Empty Views) 方向指定ビューの追加 図面ビューの削除(Deleting Views) 図面への 3D ビューの挿入 モデル/事前に定義した/空の/図面ビュー PropertyManager (Model/Predefined/Empty/Drawing View PropertyManager) ドキュメント テンプレート 図面への定義済みビューの挿入 図面に定義済みビューを挿入するには: 図面ドキュメントで、定義済みビュー (図面ツールバー) をクリックするか、挿入(Insert) > 図面ビュー(Drawing View) > 定義済みビュー(Predefined) をクリックします。 グラフィックス領域内をクリックしてビューを配置します。 PropertyManagerでオプションを設定します。 をクリックします。 挿入する際に図面ビューに必要情報を追加、または後に追加することもできます。 定義済みビューへの投影ビューの追加 定義済みビューに投影ビューを追加することもできます。 たとえば、正面ビューを挿入する場合、平面ビューと右側面ビューを投影して事前に定義した標準 3 面図を作成できます。 投影ビューは自動的に方向付けされ、元のビューと整列します。 投影ビューは定義済みビューと同じように機能します。 定義済みビューはコピーしたり貼り付けたりすることができます。 投影図の作成 定義済みビューに必要情報を追加 ドラッグ(Drag):開いている部品ドキュメント、またはアセンブリ ドキュメントの FeatureManager デザインツリーからモデルを図面ドキュメントにドラッグできます。使用可能なすべての定義済みビューに必要情報が追加されます。 モデル挿入をクリックします。 定義済みビューを右クリックし、モデル挿入 を選択します。 次のいずれかを実行します: モデル挿入 PropertyManager で、ドキュメントを開く リストからモデルを選択するか、参照 をクリックしてモデル ファイルを参照します。 モデルを含むビューを選択します。 別のウィンドウでモデルをグラフィックス領域か FeatureManager デザインツリーで選択します。 をクリックすると、図面ビューとすべての関連ビュー(投影ビューなど)に必要情報が追加されます。 選択(Select)または参照(Browse)します。 定義済みビューを選択します。 PropertyManager のモデル挿入(Insert Model)で現在開かれているセッションの部品/アセンブリ(Part/Assembly)リストから名前を選択するか、参照(Browse)をクリックしてモデルのファイルまで参照します。 をクリックすると、図面ビューとすべての関連ビュー(投影ビューなど)に必要情報が追加されます。

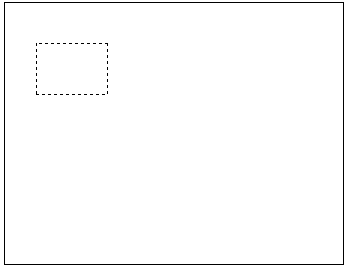

図面への定義済みビューの挿入 図面に定義済みビューを挿入するには: 図面ドキュメントで、定義済みビュー (図面ツールバー) をクリックするか、挿入(Insert) > 図面ビュー(Drawing View) > 定義済みビュー(Predefined) をクリックします。 グラフィックス領域内をクリックしてビューを配置します。 PropertyManagerでオプションを設定します。 をクリックします。 挿入する際に図面ビューに必要情報を追加、または後に追加することもできます。

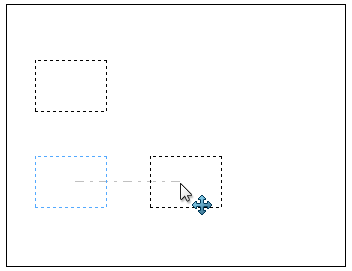

定義済みビューへの投影ビューの追加 定義済みビューに投影ビューを追加することもできます。 たとえば、正面ビューを挿入する場合、平面ビューと右側面ビューを投影して事前に定義した標準 3 面図を作成できます。 投影ビューは自動的に方向付けされ、元のビューと整列します。 投影ビューは定義済みビューと同じように機能します。 定義済みビューはコピーしたり貼り付けたりすることができます。 投影図の作成

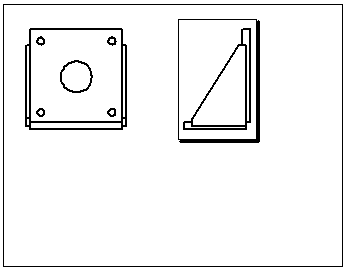

定義済みビューに必要情報を追加 ドラッグ(Drag):開いている部品ドキュメント、またはアセンブリ ドキュメントの FeatureManager デザインツリーからモデルを図面ドキュメントにドラッグできます。使用可能なすべての定義済みビューに必要情報が追加されます。 モデル挿入をクリックします。 定義済みビューを右クリックし、モデル挿入 を選択します。 次のいずれかを実行します: モデル挿入 PropertyManager で、ドキュメントを開く リストからモデルを選択するか、参照 をクリックしてモデル ファイルを参照します。 モデルを含むビューを選択します。 別のウィンドウでモデルをグラフィックス領域か FeatureManager デザインツリーで選択します。 をクリックすると、図面ビューとすべての関連ビュー(投影ビューなど)に必要情報が追加されます。 選択(Select)または参照(Browse)します。 定義済みビューを選択します。 PropertyManager のモデル挿入(Insert Model)で現在開かれているセッションの部品/アセンブリ(Part/Assembly)リストから名前を選択するか、参照(Browse)をクリックしてモデルのファイルまで参照します。 をクリックすると、図面ビューとすべての関連ビュー(投影ビューなど)に必要情報が追加されます。
