部品やアセンブリの断面図によって作成された面、エッジ、頂点を選択することができます。
断面図の面にスケッチを開くことはできません。
測定プロパティと断面の質量特性

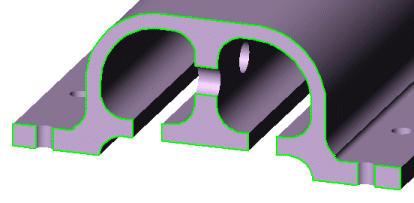

- 断面平面上の面を選択し、 断面の質量特性を計算します。 測定するエッジまたは頂点を選択します。

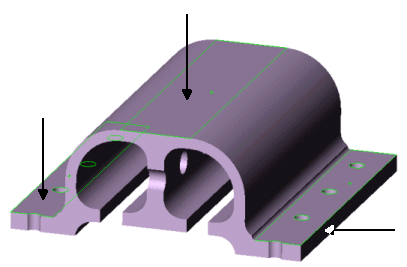

- 切り落とされた面を選択して長さを測定し、または断面特性を計算します。切り落とされた面とは、断面平面によってカットされた面をいいます。
|
| 切り落とされた面
|
エンティティ変換

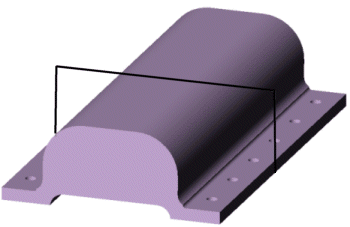

測定(Measure) と 断面の質量特性(Section Properties)以外の機能では、切り落とされた面は切り落とされていないかのように扱われます。たとえば、切り落とされた面でスケッチを開き、エッジを変換すると、全面のエッジが変換されます。
|
| 面全体が変換されます
|
