選択階層リンクは、現在の選択アイテムをコンテキストベースで表示したものです。 部品とアセンブリの階層ツリーで、関連する要素を表示します。
階層リンクを使用してアイテムをコンテキストベースで表現することにより、アイテムをグラフィック領域で選択し、その選択を絞り込むことができます。 たとえば、アセンブリで面を選択すると、その面が属している構成部品の合致をすべて参照できます。
階層リンクを使用して、選択したアイテムから、トップ レベルのアセンブリまたは部品までのエンティティの階層チェーンにアクセスします。 階層リンクでは、階層リンク内のエンティティ付近にある共通の選択アイテム（フィーチャーの基礎となるスケッチや構成部品の合致など）にアクセスすることもできます。
アセンブリ合致の場合、階層リンクには次の情報が表示されます。
- 選択した部品またはサブアセンブリに適用される合致。
- 合致のエラーまたは失敗。
 |
 |

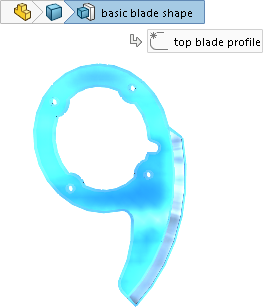

| 部品の階層リンク |

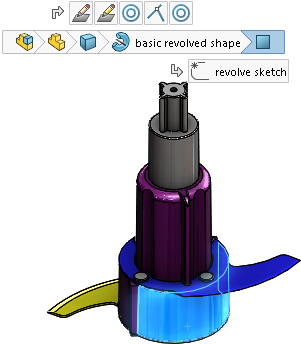

アセンブリの階層リンク |
階層リンクでは、FeatureManager デザイン ツリーで使用するツールにアクセスできます。 FeatureManager デザイン ツリーを非表示にしても、グラフィック領域でアイテムを操作することができます。 階層リンクには、エンティティの抑制状態が表示されます。
階層リンクはデフォルトで有効であり、次のアイテムを選択したときに、グラフィック領域の左上隅に表示されます。
- グラフィック領域のエンティティ。
- FeatureManager デザイン ツリーのノード。
PropertyManager を開いている場合、グラフィック領域でアノテート アイテムまたは寸法を選択している場合、または複数のエンティティを選択している場合は、階層リンクは表示されません。
| 階層リンクを削除するには:
|
グラフィックス領域で開いている領域をクリックし、Esc を押します。 |
| 階層リンクをオフにするには:
|
をクリックし、選択時に階層リンク表示（Show breadcrumbs on selection）の選択を解除します。 |
| ポインタの位置に半透明の状態で階層リンクを表示するには:
|
をクリックし、マウス ポインタの場所に階層リンクを表示（Show breadcrumbs at mouse pointer）を選択します。 |
|
選択に関連するツールを含むツールバーを表示するには:
|
階層リンクのアイテムをクリックします。 |
|
コンテキスト ツールバーとショートカット メニューを表示するには:
|
アイテムを右クリックします。 |
|

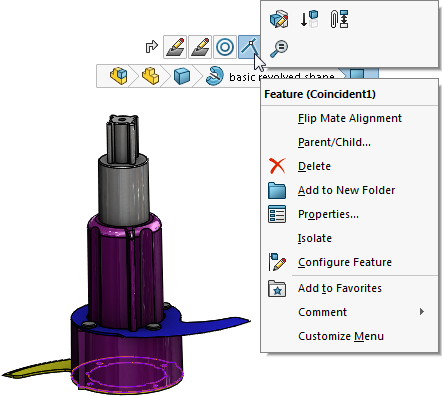

アセンブリの構成部品の合致に対するコンテキスト ツールバーとショートカット メニューを表示するには:
|
合致の階層リンクを右クリックします。 合致を選択すると、その名前がツールヒントに表示されるとともに、その合致がグラフィックス領域でハイライトされます。
これにより表示される情報は、FeatureManager デザイン ツリーで構成部品を右クリックし、 合致表示（View Mates）をクリックして 合致表示（View Mates）ウィンドウを開いたときに表示される情報と同じです。  |
|
ツールヒントを表示し、グラフィックス領域の対応するフィーチャーをハイライトするには:
|
階層リンクの上にポインタを移動します。 |
階層リンクを使用して部品の参照平面にアクセスすると、次のことができます。
- 参照平面の表示状態を制御できます。
- スケッチ平面として使用、フィーチャーで使用、またはアセンブリ合致の作成用に参照平面を事前選択できます。
選択階層リンクをポインタに移動
階層リンクをポインタの位置に移動するには、D を押します。
スケッチを編集するか、または PropertyManager を開いている場合は、値を変更した後で、グラフィック領域をクリックし、D を押して確認コーナー（Confirmation Corner）をポインタに移動します。
D は、確認コーナー （Confirmation Corner）または選択階層リンクをポインタに移動するキーボード ショートカットとして割り当てられています（D を別の SOLIDWORKS アクションのショートカットとして割り当てている場合は除きます）。
別のキーを割り当てて、コントロールを移動するには:
- をクリックします。
- ユーザー定義（Customize）ダイアログ ボックスの キーボード（Keyboard）タブで、次を検索（Search for）フィールドに 選択階層リンクを移動、確認コーナー（Move Selection Breadcrumbs, Confirmation Corner）と入力します。
- ツールのショートカット（Shortcut(s)）列に、未使用のキーまたはキーの組み合わせを入力します。
- OK をクリックします。
