選択セット

選択したアイテムをモデルに追加し、選択を選択セットとして保存できます。

アセンブリでは、選択の保存（Save Selection）をクリックすると、アセンブリの選択セットのみが表示されます。 部品では、部品の選択セットのみが表示されます。 選択セットを表示するには、FeatureManager デザイン ツリーで選択セット（Selection Sets） を展開します。

選択セット（Selection Sets） フォルダは、 ツール（Tools） > オプション（Options） > システム オプション（System Options） > FeatureManager のツリー アイテムの表示/非表示（Hide/show tree items）を使用して自動的に表示できます。

FeatureManager デザイン ツリーまたは選択セットから別の選択セットに、選択したアイテムをドラッグできます。 アセンブリの選択セットから部品の選択セットにアイテムをドラッグすることはできません。

選択セットを作成または選択セットに追加

選択セットを作成または選択セットに追加するには：

  1. モデルを開き、FeatureManager デザイン ツリーまたはグラフィック領域で複数のアイテムを選択します。

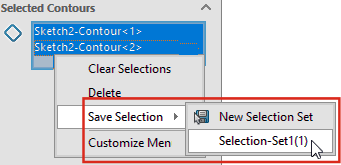

    PropertyManager のグループ ボックスでは、エンティティを選択し、右クリックして選択セットに保存できます。

  2. 選択を右クリックし、選択の保存（Save Selection）をクリックします。
    • アイテムを新しいセットに追加するには、新規選択セット（New Selection Set） をクリックします。
    • アイテムを既存のセットに追加するには、選択セット#(##)（Selection-Set#(##)）をクリックします。ここで、#は作成順序を示し、##はセット内のアイテム数を示します。

      選択セットの横にあるチェックは、選択した項目が選択セットのメンバーであることを示します。

    • 選択セットにコメントを追加することができ、FeatureManager® デザイン ツリーのコメント（Comments）フォルダに表示されます。

  3. FeatureManager デザイン ツリーで、選択セット（Selection Sets） を展開し、選択セットを表示します。

選択セット内のエンティティの更新

選択セットのエンティティを更新するには:

  1. FeatureManager デザイン ツリーで、選択セット（Selection Sets）の下で選択セットを選択します。
  2. FeatureManager デザイン ツリーまたはグラフィック領域で、Ctrl キーを押しながら、ハイライト表示されたアイテムを選択または選択解除します。
  3. 続けて Ctrl キーを押しながら選択したアイテムを右クリックし、選択セットを更新（Update Selection Set）をクリックします。
    選択したアイテムが選択セットに追加されます。

選択および選択セットの削除

選択セットから個々の選択を削除することも、選択セット フォルダから選択セット全体を削除することもできます。

選択セットから選択を削除するには:

  1. FeatureManager デザイン ツリーで、選択セット を展開し、変更する選択セットを展開します。
  2. 削除する選択を右クリックし、選択セットから削除（Remove from Selection Set）をクリックします。

選択セット フォルダから選択セットを削除するには:

  1. 選択セット を展開します。
  2. 選択セットを右クリックし、選択セットの削除（Remove Selection Set）をクリックします。
