ビューポート

1つ、2つ、または4つのビューポートでモデルを表示できます。

4面ビューポートを開くには:

• (標準表示方向ツールバーの)4面ビュー (Four View) をクリックするか、ウィンドウ (Window) > ビューポート (Viewport) > 4面ビュー (Four View)をクリックします。

ウィンドウ（Window）メニューまたは標準表示方向（Standard Views）ツールバーから以下のビューポートを選択できます。

	ツールヒント	表示されるビュー
	単一ﾋﾞｭｰ	ユーザー定義
	2面ﾋﾞｭｰ（水平）	正面と平面（上面）
	2面ﾋﾞｭｰ（垂直）	正面と右側面

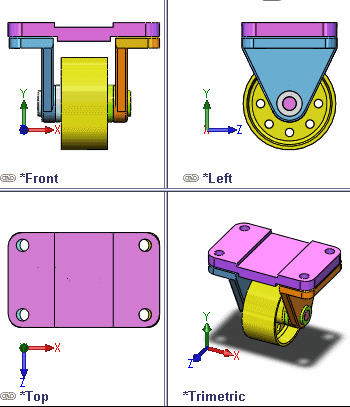

	4面ビュー(Four View)	正面、右側面、平面（上面）、不等角投影（第3角法）あるいは正面、左側面、平面（上面）、不等角投影（第1角法）。 ツール（Tools） > オプション（Options） > システム オプション（System Options） > ディスプレイ（Display） で第1角法（First Angle）または第3角法（Third Angle）を指定します。

• それぞれのビューポートの左下のコーナーに現在の方向が表示されます。
• 異なる方向を選ぶには、(ヘッドアップ表示ツールの)表示方向 (View Orientation)をクリックします。
• 複数のビューポートから単一のビューポートに切り替えると、モデルはアクティブなビューポイントの表示方向になります。 続いて、複数のビューポートに切り替えた場合、表示方向はデフォルト状態に戻ります。
• ビューポートがリンクされていない限り、それぞれのビューポートは独立して表示方向や回転を変更できます。
