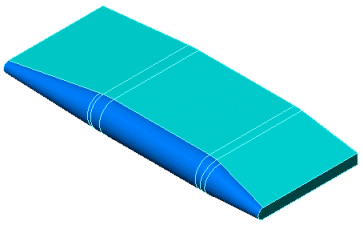

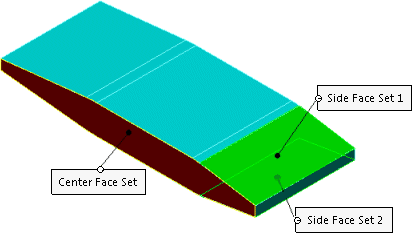

フルラウンド フィレット 隣り合った 3 つの面のセット (1 つまたは複数の正接面のあるセット) に正接するフィレットを作成します。 3つの隣接する面のセットを選択します。 フルラウンド フィレットがモデルの側面に適用されます。 フィレットするアイテム(Items To Fillet) 側面のセット 1 最初の側面を選択します。 中心面のセット 中央の面を選択します。 側面のセット 2 横の面セット1 の反対側にある面のセットを選択します。 選択ツールバーを表示 選択アクセラレータ ツールバーの表示と非表示を切り替えます 正接の継続(Tangent propagation) 選択した面に正接するすべての面にフィレットが指定されます。例: 正接の継続 全体をプレビュー表示 すべてのエッジのフィレットをプレビュー表示します。 一部をプレビュー表示 1つのエッジのフィレットをプレビュー表示します。Aキーを押して、各フィレットを順番に表示できます。 プレビューなし 複雑なモデルの再構築に必要な時間を短縮できます。 親トピックフィレット フィレットの概要(Fillet Overview) フィレットの作成 フィレットPropertyManager(Fillet PropertyManager) 固定サイズ フィレット 可変サイズ フィレット 可変半径コントロール点の使用(Using Variable Radius Control Points) 面フィレット サーフェス面フィレットの作成 FilletXpert フィレットの見つからない参照の修復
