図面オープン進捗インジケータ

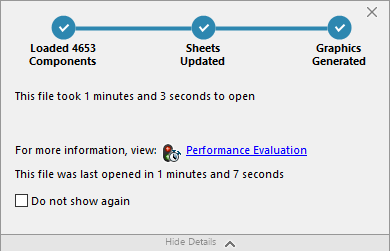

図面を開く処理の進行状況(Drawing Open Progress)インジケータでは、図面を開いているときに操作のステータスに関する情報が示されます。

開くのに 60 秒以上かかる図面の場合、インジケータは図面を開いた後も開いたままになります。

このインジケータでは、次の操作に関する情報が示されます。

構成部品を読み込み(Load Components) 部品またはトップレベル アセンブリおよび参照ドキュメントをロードします。開かれた構成部品の数と、モデル内のファイルの合計数を示します。
図面を更新(Update Drawing) 合致、アセンブリ フィーチャー、パターン、および前後関係のあるモデルなどのモデルを更新します。 図面に複数のシートがある場合、シートの総数と、更新するシートが表示されます。 現在のシートの後のシートのロードを中断するには、残りをスキップ(Skip remaining)をクリックします。
グラフィックスの更新(Update Graphics) グラフィックスを生成します。
経過時間(Elapsed time) 図面を開くのに必要な時間を示します。
前回開くのに要した時間(Previous time to open) 最後に図面が開かれた際に、図面を開くのに要した時間を示します。

アセンブリ図面の場合、前回開くのに要した時間(Previous time to open)操作は、アセンブリ モードに特定されています。 この情報は、ライトウェイト モードと解決済みモードで保存されます。

図面を開いた後、インジケータのダイアログ ボックスでパフォーマンス評価(Performance Evaluation)をクリックすると、図面を開く操作に固有のパフォーマンス情報が表示されます。後でパフォーマンス情報を表示するには、 ツール(Tools) > 評価(Evaluation) > パフォーマンス評価(Performance Evaluation) をクリックします。

以後、このメッセージを表示しない(Do not show again)を選択すると、図面を開く処理の進行状況(Drawing Open Progress)インジケータを非表示にできます。進行状況インジケータを復元するには、 ツール(Tools) > オプション(Options) > システム オプション(System Options) をクリックします。メッセージ/エラー/警告(Messages/Errors/Warnings)で、閉じられたメッセージ(Dismissed messages)をクリックし、図面を開く処理の進行状況インジケータ(Drawing Open Progress Indicator)を選択します。
