スタッド ウィザード PropertyManager

この PropertyManager を開くには:

部品で、スタッド ウィザード（Stud Wizard）（フィーチャー ツールバー）または挿入（Insert） > フィーチャー（Features） > スタッド ウィザード（Stud Wizard）をクリックします。

スタッドのタイプ

	円筒形ボディにスタッドを作成	円筒面のエッジを選択してスタッドを作成します。
	サーフェス上にスタッドを作成	スタッド（Stud）タブで、スタッドのパラメータを指定します。 位置（Position）タブで、スタッドを配置する面を選択します。

スタッド タブ位置タブ

スタッドのタイプ（Type of Stud）でサーフェス上にスタッドを作成（Creates Stud on a Surface） をクリックした場合に使用できます。

	スタッド タブ	シャフトとねじ山の値を指定します。
	位置タブ	スタッドを面に配置します。 フィーチャーごとに配置できるスタッドは 1 つだけです。

エッジ

円筒形ボディにスタッドを作成（Creates Stud on a Cylindrical Body） でのみ使用できます。

シャフト詳細

サーフェス上にスタッドを作成（Creates Stud on a Surface） にのみ、スタッド（Stud）タブで使用できます。

	シャフト長さ	シャフトの長さを指定します。
	軸直径	シャフトの直径を指定します。

規格

寸法表示規格、ねじ山のタイプ、ねじ山サイズを指定します。 外径は設定に基づいて更新されます。

	規格	ANSI Metric や ISO などの寸法表示規格を指定します。
	タイプ	機械なじ（Machine Threads）など、ねじ山のタイプを指定します。
	サイズ	ねじ山のサイズを指定します。
	主要直径	ねじ山の外径を指定します。 この値は、タイプ（Type）とサイズ（Size）によって制御されます。

ねじ山

	押し出し状態（End Condition）	ねじ山を開始エッジから指定した押し出し状態まで延長します。
	ねじ山の深さ	押し出し状態（End Condition）にブラインド（Blind）を選択した場合に使用できます。 開始エッジからスタッドに沿ったねじ山の長さを指定します。
	ねじ山のクラス	外部の合致ねじ山の緩みまたは締まりを測定するねじ山クラスのフィットを指定します。 図面の穴寸法テキスト用に、この情報を取得して使用できます。 1A 組み立てや分解が簡単な商用ルース フィット 2A ミディアム フィット 3A 合致部品間でしっかりとフィットするタイト フィット

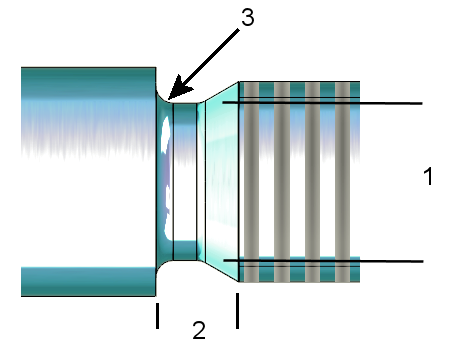

アンダーカット

スタッドのねじ切り部分の端部にアンダーカットを作成して、クリアランスを確保します。 デフォルト値は、規格（Standard）の選択内容に基づいていますが、これらの値を上書きしてカスタマイズすることができます。

	アンダーカット直径	1
	アンダーカット深さ	2
	アンダーカット半径	3
