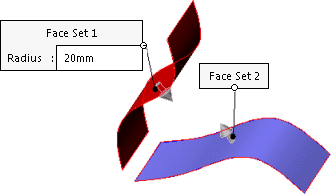

サーフェス面フィレットの作成 サーフェス間に面フィレットを作成するには: 2つのサーフェスを作成します(サーフェスは隣接する必要はありません)。 フィレット (フィーチャー ツールバー) または 挿入 (Insert) > サーフェス (Surface) > フィレット/ラウンド (Fillet/Round) をクリックします。 PropertyManager のフィレット タイプ(Fillet Type)として面フィレット(Face fillet)を選択します。 フィレットするアイテムで、半径 の値を設定します。 面セット1 用にグラフィック領域でフィレットする最初の面を選択します。 プレビューの矢印は、面フィレットの方向を示します。 面セット 2 をクリックし、グラフィック領域でフィレットする2つめの面を選択します。 必要に応じて 視線に垂直な面の反転 を選択して矢印がお互いに向き合うように指定します。 PropertyManager の他のオプションを設定します。フィレット オプション(Fillet Options)でトリム サーフェス(Trim surfaces)オプションは次のサーフェスを使用した面フィレットにのみ適用されます。 オプション 説明 トリムして添付 フィレット面をトリムし、サーフェスを1つのサーフェス ボディとして編みあわせます。 トリム、添付しない 新規のフィレット サーフェスを追加します。但し、面をトリム、またはサーフェスは編み合わせないでください。 をクリックします。トリムして添付 が選択されている面フィレット。 親トピックフィレット フィレットの概要(Fillet Overview) フィレットの作成 フィレットPropertyManager(Fillet PropertyManager) 固定サイズ フィレット 可変サイズ フィレット 可変半径コントロール点の使用(Using Variable Radius Control Points) 面フィレット フルラウンド フィレット FilletXpert フィレットの見つからない参照の修復
