デザイン スタディの作成（Creating a Design Study）

評価スタディと最適化スタディを作成するワークフローは類似しています。

前提条件
  • シミュレーション データ センサーを使用する場合は、デザイン スタディを作成する前に、最低1つの初期シミュレーション スタディを作成する必要があります。 （SOLIDWORKS Standard および SOLIDWORKS Professional では、利用できません。）
  • オプションで次を定義することも可能です：
    • 変数として使用するパラメータ。 挿入 > デザイン スタディ > パラメータ を選択します。
    • 制約およびゴールとして使用するセンサー。 FeatureManager デザイン ツリーでセンサー (Sensors) フォルダを右クリックし、センサーの追加(Add Sensor)を選択します。
    デザイン スタディ タブでは、スタディの間にパラメータやセンサーの定義を行うことも可能です。

デザイン スタディを作成するには：

  1. 次のいずれかを行います:
    • （Design Study） (ツール ツールバー) をクリックします。
    • 挿入 > デザイン スタディ > 追加 をクリックします。
    • 既存のデザイン スタディ（Design Study）タブを右クリックし、新規デザイン スタディ作成（Create New Design Study）を選択します。

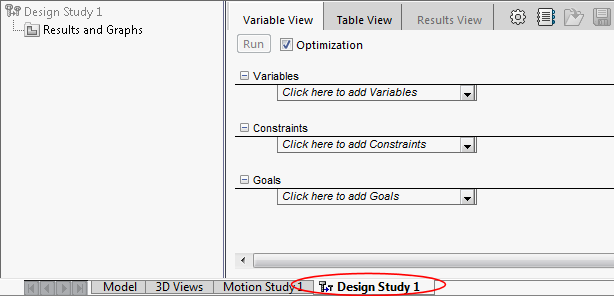

    グラフィックス領域下部にデザイン スタディ（Design Study）タブが表示されます。

  2. スタディ精度や結果フォルダーなどのプロパティを設定するには、デザイン スタディ オプション をクリックします。
  3. パラメータを用いた変数を定義します。
  4. センサーを用いた制約を定義します。
  5. 最適化スタディに対しては、センサーを用いたゴールを定義します。
  6. 次のいずれかを行います:
    • 評価スタディでは、最適化（Optimization）の選択を解除します。
    • 最適化スタディでは、最適化（Optimization）を選択します。
  7. 実行 をクリックします。
    スタディの結果が 結果表示 タブに表示されます。
    結果表示 タブでシナリオまたは繰り返し計算を選択します。 グラフィックス領域では、選択したシナリオや繰り返し計算の値でモデルが更新されます。
  8. 結果とグラフ（Results and Graphs） を右クリックし、何れかを選択します：

    結果削除（Purge Results）

    結果を削除し、スタディ定義は残します。

    設計変数履歴グラフ定義（Define Design History Graph）

    不連続変数のみを定義した場合に、シナリオ番号に対する設計変数、目的変数、または制約の2Dグラフをプロットします。

    局所傾向グラフ定義

    設計変数に対する目的関数または制約の2Dグラフをプロットします。 スタディ精度に高精度（High Quality）オプションを使用し、不連続変数のみを定義した場合には、プロットは利用できません。
