板金ベンドの展開（Flattening Sheet Metal Bends）

板金部品のベンドを次の方法で展開できます：

  • フラット-パターン1 フィーチャーが存在する場合、部品全体を展開するには、フラット-パターン1 を抑制解除するか、板金ツール バーの 展開 Tool_Flatten_Sheet_Metal.gif をクリックします。
    フラット パターン(Flat-Pattern1) を抑制解除すると、デフォルトでベンド ラインが表示されます。ベンド ラインを非表示にするには、フラット-パターン 1(Flat-Pattern1) を展開し、ベンド-ライン (Bend-Lines) を右クリックして、非表示（Hide）を選択します。
    このように部品全体を展開した場合、正確に展開された板金部品が作成されるように隅は処理されます。
  • フォールド 1 フィーチャーが存在する場合、部品全体を展開するには、フォールド 1 を抑制するか、板金ツール バーの 展開 Tool_Flatten_Sheet_Metal.gif クリックします。
  • 1 つ以上のベンドを個別に展開するには、アンフォールド (Unfold) Tool_Unfold_Sheet_Metal.gif フィーチャーを追加します。
    パフォーマンスを速くするには、タスクに必要なベンドのみアンフォールドします。例えば、ベンドを横切るカットを追加する場合、このベンドのみアンフォールドします。

コーナー トリートメントの使用

フラットパターン（Flat Pattern）フィーチャーを抑制解除して板金部品を展開する場合、正確に展開された板金部品が作成されるように隅は自動的に処理されます。隅の処理は、フラットパターンが製造に適するように適用されます。

コーナー トリートメントは、展開された状態でのみ適用されます。これが、フラッ トパターン ジオメトリが展開された形状と異なる理由です。FeatureManager デザイン ツリーでフラット-パターン（Flat-Pattern）を抑制解除した場合、ジオメトリはアンフォールド（Unfold）ツールを使用して板金部品のベンドを展開した場合とは異なります。

元のモデル

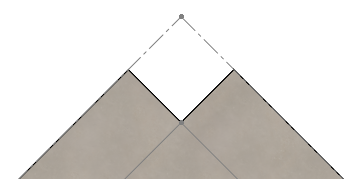

コーナー トリートメントされていない展開されたモデル 隅の処理のされた展開されたモデル

コーナー トリートメントをオフにするには:

  1. FeatureManager デザイン ツリーで、フラット-パターン1 (Flat-Pattern1) を右クリックしてフィーチャー編集 (Edit Feature) をクリックします。
  2. PropertyManager で コーナー トリートメント (Corner treatment) を選択解除します。
