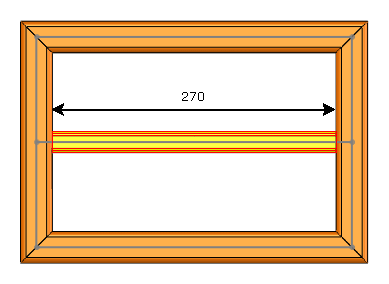

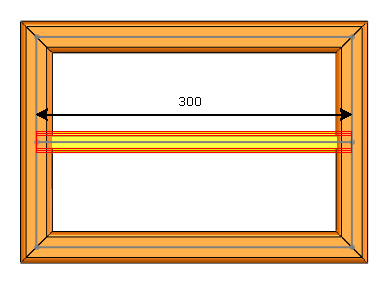

図面への溶接カット リスト テーブルの挿入 図面に溶接カット リスト テーブルを挿入するには: 図面でテーブル ツールバーの 溶接カット リスト をクリックするか、挿入 > テーブル > 溶接カット リスト をクリックします。 図面ビューを選択します。 溶接カットリスト PropertyManager でプロパティを指定し、 をクリックします。 PropertyManagerで、アンカーポイントに添付(Attach to anchor point)が選択されていない場合、グラフィックス領域をクリックし、カットリストを配置します。 図面シートには複数のカットリストを挿入することができます。 鋼材レイアウトが部品ドキュメントでトリムされたことを確認します。そして、その正しい長さのカット リストが図面に現れます。 溶接ツールバーの トリム/延長 は、横のレイアウトの面と同じ高さになるようにクロス鋼材レイアウトの両端をトリムして、正しい長さ (270) がカット リストに表示されるようにする場合に使用します。 トリム前 トリム後 親トピック溶接カット リスト テーブル 溶接カット リストPropertyManager(Weldment Cut List PropertyManager) 溶接カット リストの列 PropertyManager(Weldment Cut List Column PropertyManager) 溶接カット リスト テーブルでの列の並べ替え 部品番号による溶接カット リスト テーブルの並べ替え
