1 つ、または 2 つの直線状のパスに沿って 1 つ、または複数のフィーチャーをパターン化すると、直線パターン (Linear Pattern) PropertyManager が表示されます。
PropertyManager にアクセスするには:
直線パターン (フィーチャー ツールバー) または をクリックします。
方向 1
パターン方向
|
方向 1(Direction 1)パターンの方向を設定します。 直線状のエッジ、直線、軸、寸法、平坦な面とサーフェス、円錐の面とサーフェス、円形のエッジ、および参照平面を選択します。 パターン方向を反対にするには、反対方向(Reverse Direction) をクリックします。 |
間隔とインスタンス |
インスタンス数と間隔を独自に設定します。
間隔
|
方向 1(Direction 1)パターンのインスタンスの間隔を設定します。
|
インスタンス数
|
方向 1(Direction 1)パターンのインスタンス数を設定します。この数字には、元のフィーチャー、または元の選択アイテムが含まれます。
|
|
参照アイテム指定 |
インスタンス数と間隔を選択した参照ジオメトリに基づいて設定します。
参照ジオメトリ
|
パターンを制御する参照ジオメトリを設定します。
|
オフセット距離
|
参照ジオメトリから最後のパターン インスタンスまでの距離を設定します。
|
反対方向にオフセット
|
方向を反対にし、パターンを参照ジオメトリからオフセットします。
|
中心点
|
参照ジオメトリからパターン フィーチャーの中心点へのオフセット距離を計算します。
|
時刻
|
参照ジオメトリから、選択したシード フィーチャー ジオメトリ参照までのオフセット距離を計算します。
|
シード参照
|
オフセット距離を計算するシード フィーチャー ジオメトリを設定します。
|
|
方向 2
2つめの方向にパターンを作成します。
比率指定(Symmetric) |
シード フィーチャーと方向 1 (Direction 1)のパラメータを使用して、方向 2 (Direction 2)の対称パターンを作成します。

|
パターン方向
|
方向 2 パターンの方向を設定します。 直線状のエッジ、直線、軸、寸法、平坦な面とサーフェス、円錐の面とサーフェス、円形のエッジ、および参照平面を選択します。 |
間隔とインスタンス |
インスタンス数と間隔を独自に設定します。
間隔
|
方向 1(Direction 1)パターンのインスタンスの間隔を設定します。
|
インスタンス数
|
方向 1(Direction 1)パターンのインスタンス数を設定します。この数字には、元のフィーチャー、または元の選択アイテムが含まれます。
|
|
参照からのオフセット |
インスタンス数と間隔を選択した参照ジオメトリに基づいて設定します。
参照ジオメトリ
|
パターンを制御する参照ジオメトリを設定します。
|
オフセット距離
|
参照ジオメトリから最後のパターン インスタンスまでの距離を設定します。
|
反対方向にオフセット
|
方向を反対にして、パターンを参照ジオメトリからオフセットします。
|
中心
|
参照ジオメトリからパターン フィーチャーの中心点へのオフセット距離を計算します。
|
選択した参照
|
参照ジオメトリから、選択したシード フィーチャー ジオメトリまでのオフセット距離を計算します。
|
シード参照
|
オフセット距離を計算するシード フィーチャー ジオメトリを設定します。
|
|
シードのみパターン化
|
シード フィーチャーのみを使用し、方向 1(Direction 1)のパターン インスタンスを複製することなく、方向 2(Direction 2)に直線パターンを作成します。
 |
 |
シードのみパターン化(Pattern seed only)オプションが選択されている場合。 シード フィーチャーのみが方向 2(Direction 2)で複製されます。 |
シードのみパターン化(Pattern seed only)オプションが選択解除されている場合。 直線パターン全体が方向 2(Direction 2)で複製されます。 |
|
パターン化するフィーチャー(Features to Pattern)
|
パターン化するフィーチャー(Features to Pattern)
|
シード フィーチャーとして選択したフィーチャーを使用してパターンを作成します。 |
パターン化する面(Faces to Pattern)
 |
パターン化する面(Faces to Pattern)
|
フィーチャーを構成する面を使用してパターンを作成します。 フィーチャーのすべての面をグラフィック領域で選択します。 これは、フィーチャー自身でなく、フィーチャーを構成する面のみをインポートするモデルの場合に便利な機能です。 パターン化する面(Faces to Pattern) を使用する場合、パターンは同一面内、または境界内にある必要があります。 パターンが境界線と交差することはできません。 たとえば、面の全体または別のレベル(隆起したエッジなど)にわたるカットの場合には、境界と複数の面が作成されてしまい、パターンが継続できなくなります。
|
パターン化するボディ(Bodies to Pattern)
|
パターン化するソリッド/サーフェス ボディ (Solid/Surface Bodies to Pattern)
|
マルチボディ部品で選択したボディを使用してパターンを作成します。 |
 |
 |

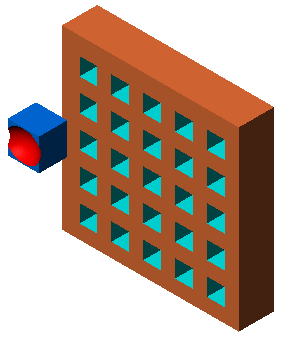

パターン化するボディ(Body to Pattern)をもつマルチボディ部品 |

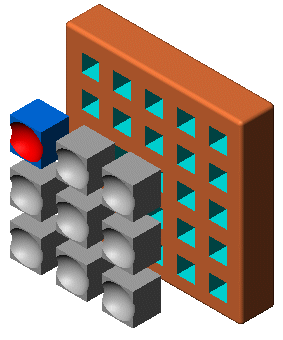

直線パターンを適用した状態 |
スキップするインスタンス(Instances to Skip)
|
スキップするインスタンス(Instances to Skip)
|

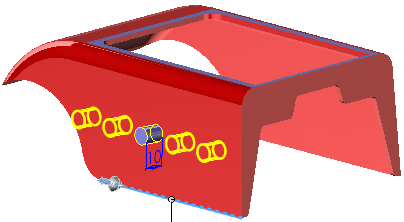

パターンを作成する際にグラフィック領域で選択したパターンのインスタンスをスキップします。 各パターン インスタンスの上でマウスを動かすと、ポインタが に変更します。 クリックしてパターン インスタンスを選択します。 パターン インスタンスの位置を示す座標が表示されます。 パターン インスタンスを復元するには、もう一度、インスタンスをクリックします。 |
フィーチャーのスコープ(Feature Scope)
ジオメトリ パターン で
オプション を選択し、
フィーチャーのスコープ を使用して、フィーチャーを含めるボディを選択することによって、1 つまたは複数のマルチボディ部品にフィーチャーを適用します。
フィーチャーを追加する前に、マルチボディ部品のフィーチャーを追加するモデルを作成します。
|
すべてのボディ
|
フィーチャーが再生成されるたびに、すべてのボディにフィーチャーを適用します。 フィーチャーと交差するボディをモデルに追加すると、これらの新規ボディがフィーチャーを含むように再生成されます。
 |
押し出しとドーム フィーチャーが全てのボディに適用されています。 |
|
|
選択ボディ
|
選択したボディにフィーチャーを適用します。 フィーチャーと交差するボディをモデルに追加した場合、フィーチャー編集(Edit Feature)を使用してこれらのパターン フィーチャーを編集し、選択ボディのリストに追加する必要があります。 新しいボディを選択ボディのリストに追加しない場合、これらはそのままの状態で保持されます。
 |
押し出しとドーム フィーチャーが選択ボディに適用されています。 |
|
|
自動選択 (選択ボディ をクリックすると使用可能) |
マルチボディ部品をもつモデルを作成すると、フィーチャーは関連するすべての交差部品を自動的に処理します。 自動選択(Auto-select)オプションでは、初期リスト上のボディのみが処理されるため、すべてのボディ(All bodies)オプションよりも高速で処理され、モデル全体が再生成されることはありません。 選択ボディ(Selected bodies)をクリックし、自動選択(Auto-select)を選択解除した場合、含めるボディをグラフィック領域で選択する必要があります。 |
|
反映するボディ (自動選択 の選択を解除すると使用可能) |
反映するボディをグラフィックス領域で選択します。
|
オプション(Options)
可変スケッチ
|
パターンを繰り返す際パターンを変更可能にします。
|
ジオメトリ パターン
|
パターン化し、フィーチャーの各インスタンスを解決せずに、フィーチャーのジオメトリ(面とエッジ)のみ使用してパターンを作成します。 ジオメトリ パターン(Geometry pattern)を使用すると、パターンの作成と再構築をすばやく行うことができます。 しかし、部品とマージされた面を持つフィーチャーのジオメトリ パターンを作成することはできません。 |
表示プロパティ継続
|
SOLIDWORKS の色、テクスチャ、およびねじ山のデータをすべてのパターン インスタンスに伝達します。 |
変更するインスタンス
このオプションは、パターン インスタンスのフィーチャーを選択するときだけ利用可能です。
方向 1 増減値
|
方向 1 間隔増減値
|
第 1 方向 のパターン インスタンスの中心の間隔を累積的に増加させます。 たとえば、パターン内の列の間隔が 1.5 mm で、間隔増減(Space Increment)に .3mm を入力した場合、2 列目は 1 列目から 1.8 mm の位置になり、3 列目は 2 列目から 2.1 mm の位置になり、4 列目は 3 列目から 2.4 mm の位置になります。
|
|
方向 1 で変更するフィーチャー寸法を選択
|
シード フィーチャーの寸法をテーブルに表示します。 グラフィックス領域で、シード フィーチャーの寸法をクリックし、テーブルに表示します。 増減値 列に値を追加して、第 1 方向 のフィーチャー寸法のサイズを増減できます。 |
同じフィールドが 方向 2 増減値 にも適用されます。
変更されたインスタンス
|
変更された個々のインスタンスを一覧表示します。 これらはパターン内の列番号と行番号で識別されます。 個々のインスタンスを変更するには、グラフィック領域でインスタンス マーカーを左クリックし、インスタンスの変更(Modify Instance)をクリックします。 寸法テキスト内で値を入力して間隔と寸法を上書きできます。
変更されたインスタンスを除去するには、ボックス内のインスタンスを右クリックして削除(Delete)をクリックします。 変更されたインスタンスをすべて削除するには、ボックス内を右クリックしてすべてクリア(Clear All)をクリックします。
|
