動的なアノテート アイテム ビュー(Dynamic Annotation Views)

SOLIDWORKS MBD で使用できます。

モデルを回転する場合にアノテート アイテムをどのように表示するかを制御できます。

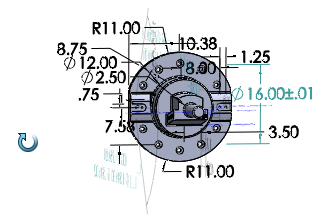

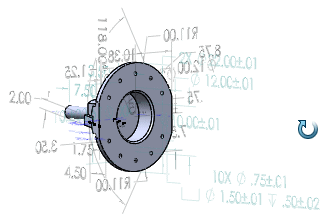

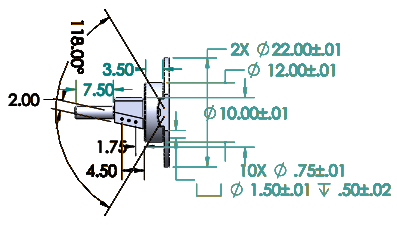

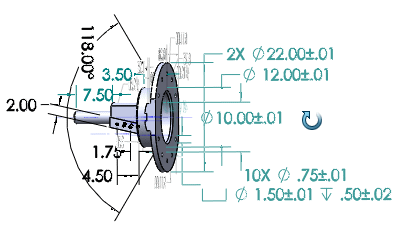

動的なアノテート アイテム ビュー(Dynamic Annotation Views)をアクティブ化すると、現在のモデルの向きに関連するアノテート アイテム ビューのみが表示されます。 モデルを回転すると、モデルの向きには適切でないアノテート アイテム ビューはフェード アウェーしますが、適切に近づくアノテート アイテムは表示されます。

動的なアノテート アイテム ビュー(Dynamic Annotation Views) を使用してアノテート アイテム ビューを表示すると、自動的にアクティブ ビューに設定されます。

動的なアノテート アイテム ビュー(Dynamic Annotation Views)をアクティブ化するには、次のいずれかを実行します。

  • 動的なアノテート アイテム ビュー(Dynamic Annotation Views) (MBD CommandManager)をクリックします。
  • FeatureManager デザイン ツリーで、アノテート アイテム(Annotations) を右クリックし、動的なアノテート アイテム ビュー(Dynamic Annotation Views) をクリックします。

動的なアノテート アイテム ビュー(Dynamic Annotation Views) を有効にした場合に表示されるアノテート アイテム タイプは、アノテート アイテム(Annotations) ショートカット メニューまたはアノテート アイテム プロパティ(Annotation Properties) ダイアログ ボックスで選択したアノテート アイテム タイプに依存します。 利用可能なオプションは以下のとおりです。

  • フィーチャー寸法表示
  • 参照寸法表示
  • DimXpert アノテート アイテムを表示
  • 参照アノテート アイテムを表示 参照寸法、バルーン、表面粗さ記号、溶接記号、幾何公差記号、データム記号、およびデータム ターゲットを含む、寸法ではないアノテート アイテムを表示します。

ダイナミック ビュー モードですべてのビューを表示 FeatureManager デザイン ツリーのアノテート アイテム フォルダにおける表示/非表示の状態に関係なく、すべてのアノテート アイテム ビューが表示されます。 このオプションを選択解除すると、非表示になっていないアノテート アイテム ビューのみが表示されます。
