部品の境界ボックスでの作業

境界ボックスの寸法は、プロダクトの出荷やパッケージに必要なスペースを判断するのに役立ちます。

多数の面を含む部品の境界ボックスの計算では、時間がかかることがあります。多数の面を含む部品については、部品のモデリングを終了した後で境界ボックスを作成します。長方形および円筒形の境界ボックスを作成できます。

部品の境界ボックスを作成し、そのプロパティを表示するには:

  1. 部品ドキュメントで、挿入（Insert） > 参照ジオメトリ（Reference Geometry） > 境界ボックス（Bounding Box）をクリックします。
  2. PropertyManager の境界ボックスのタイプ（Type of Bounding Box）で、長方形（Rectangular）または円筒形（Cylindrical）を選択します。
  3. 参照面/平面（Reference Face/Plane）で、自動調整（Best Fit）を選択します。境界ボックスの方向は、X-Y 平面に基づきます。

    SOLIDWORKS ソフトウェアにより計算された境界ボックスには、一部のボディや部品で最小ボリュームがない場合があります。 提案される境界ボックスを過去の経験データや実験データを使用して検討し、必要に応じて修正します。

    参照平面を変更するには、ユーザー定義平面（Custom Plane）をクリックします。

  4. オプション で以下を選択します:
    • 非表示のボディを含む
    • サーフェスを含む
    • プレビュー 表示

    部品のボディを非表示にした場合、境界ボックスは自動的に更新され、モデル内に表示されたボディだけが囲まれます。

  5. をクリックします。

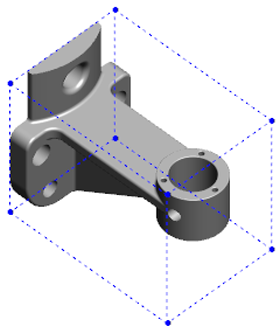

    FeatureManager デザイン ツリーの原点（Origin）の下に、境界ボックス（Bounding Box） が追加されます。

    境界ボックスを右クリックし、ショートカット メニューで非表示（Hide）、表示（Show）、抑制（Suppress）、または抑制解除（Unsuppress）を選択します。

境界ボックスのプロパティを表示するには、FeatureManager デザイン ツリーで境界ボックスの上にカーソルを合わせるか、 ファイル（File） > プロパティ（Properties） > コンフィギュレーション プロパティ（Configuration Properties） タブをクリックします。 境界ボックスの奥行き、幅、長さ、および体積の値が表示されます。
