モデル破断表示の作成

部品やアセンブリにモデル破断表示を作成できます。

1. 次のいずれかを実行します:
   • 挿入 > モデル破断表示をクリックします。
   • モデル破断表示（Model Break View） （MBD ツールバー）をクリックします。
   • ConfigurationManager で、コンフィギュレーションを右クリックし、新規モデル破断表示（New Model Break View） をクリックします。
   グラフィックス領域に、モデルを破断する 2 つのパネルが表示されます。 パネル上のハンドルを使用して、モデルからカットされる領域のサイズを操作できます。
2. PropertyManager の整列（Alignment） で次を実行します:
   1. 破断の平面と回転角度を選択します。
      平面、平坦な面、円筒面、直線エッジ、または軸を選択して、平面の方向を決定することもできます。 円筒面、直線エッジ、または軸を選択した場合、破断のデフォルトの平面は、円筒、直線エッジ、または軸に対して垂直になります。
      選択の結果を表示するには、プレビュー（Preview） を選択します。
   2. オプションで、X 角度 (X Angle) または Y 角度 (Y Angle) を指定して、破断平面を回転します。
3. グラフィックス領域で、ハンドルを使用して赤と緑の平面を移動させ、破断によって除去される材料の量を調整します。
   PropertyManager で 破断サイズ (Break Size) を指定することもできます。
4. PropertyManager の モデル破断のステップ (Model Break Steps) で、適用 (Apply) をクリックして最初の破断ステップを作成します。
   破断線を置いた位置に、破断が表示されます。

   破断ステップを作成した後は、クリックするとそのステップを変更することができます。
5. 2 番目の破断ステップを追加するには、モデル破断のステップ (Model Break Steps) で ステップの追加 (Add Step) をクリックします。
6. 手順 2 ～ 4 を繰り返して、2 番目の破断ステップの詳細を指定します。
7. 破断パターンのスタイルを指定するには、PropertyManager で次の操作を行います:
   1. スタイル タブをクリックします。
   2. スタイル（Style） でスタイルを選択します（例: ジグザグ破断（Zig-Zag Break） ）。
   3. 直線破断以外のスタイルを選択した場合は、方法 (Method) で次のいずれかを選択します:

      	連続破断 (Continuous Break)	モデル全体にわたるパターン カット。
      	個別破断 (Individual Break)	各ボディを対象とするパターン カット。

      直線破断の場合、方法は常に連続破断になります。

   4. 必要な場合は、プロパティ (Properties) で間隔のサイズを変更します。
   5. 直線以外のスタイルを選択した場合は、カット パターンの 強度（Intensity） と回転角度（Angle） を変更できます。
   スタイル (Style) タブで行った選択は、すべての破断ステップに適用されます。
8. をクリックします。

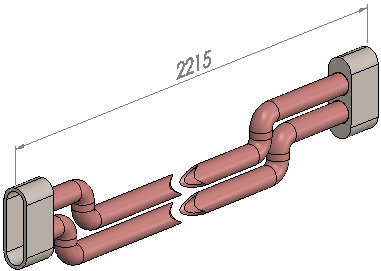

   寸法が表示された場合、それらは破断の適用時にも同様に維持されます。





   新しい参照コンフィギュレーション（モデル破断表示 n）と、作成した破断ステップ数が、ConfigurationManager に追加されます。
