例 - サーフェスの展開

サーフェスを展開するには:

  1. 開いている部品で、展開（Flatten） （サーフェス ツールバー）または挿入（Insert） > サーフェス（Surface） > 展開（Flatten）をクリックします。
    展開（Flatten） PropertyManager が表示されます。
  2. FeatureManager デザイン ツリーまたはグラフィックス領域で面を選択します。

  3. 次に、頂点を選択します。

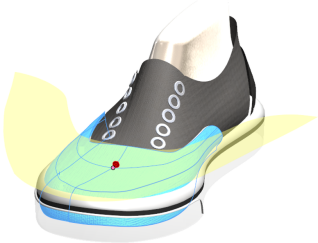

    展開サーフェスのプレビューが表示されます。

  4. PropertyManager で、リリーフ カット（Relief Cuts）をクリックします。

    展開サーフェスで応力を緩和するカットとして、カーブまたはスケッチを選択できます。 この例では、スケッチ エンティティがエッジに対して垂直です。

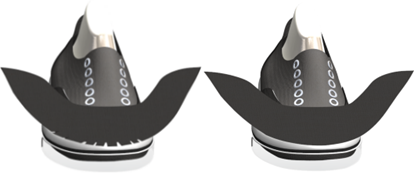

    リリーフ カットを含めるかどうかを選択することもできます。

  5. 追加のスケッチ エンティティ（カーブや線など）を展開サーフェスに置き換えることもできます。 ただし、展開サーフェス フィーチャーでスケッチを変更することはできません。 他のスケッチ内のエンティティを使用するには、エンティティ変換（Convert Entities）ツールを使用します。

  6. 変形プロットを追加するには、グラフィックス領域で展開サーフェスを右クリックし、変形プロット（Deformation Plot）を選択します。
