AEC ソフトウェアで使用するための SOLIDWORKS モデルのエクスポート

[AEC にエクスポート] ウィザードを使用して、AEC ソフトウェアにインポートできるように SOLIDWORKS モデルを準備できます。

ウィザードの指示に従って、モデル ホスト平面（フロアベース、ルーフベース、または壁ベース）と、適用するフィーチャー解除レベルを指定します。 適切な方向の簡素化されたファイルを .rfa または .sat フォーマットで保存する前に、選択した内容をグラフィック領域でプレビューできます。 生成されたファイルでは、ウィザードで指定した参照座標が使用されます。

  1. エクスポートするモデルを開きます。
  2. AEC にエクスポート（Export to AEC） （ツール ツールバー）またはツール（Tools） > AEC にエクスポート（Export to AEC）をクリックします。
  3. PropertyManager の ホストの定義（Define Host）で、次の手順を実行します。
    1. ホスト構成部品のタイプとして、 フロアベースのコンポーネント、天井/ルーフベースのコンポーネント（Ceiling/Roof Based Component）、または 壁ベースのコンポーネント を選択します。
    2. フライアウト FeatureManager デザイン ツリーを使用してホスト参照平面を選択します。
    3. 必要に応じて、法線を反転 を選択してデフォルトの軸方向を反転させます。
      デフォルトでは、出力座標系は次のようになります。
      • フロアベースまたは天井/ルーフベースの構成部品は、フロア平面に対して +Z が垂直になるように定義されます。
      • 壁ベースの構成部品は、壁参照平面に対して +Y が垂直になるように定義されます。
    4. モデルで参照点を選択します。
  4. をクリックします。
  5. エクスポートの詳細の指定（Specify Export Detail）ページの ターゲット モデルの詳細の設定（Set Target Model Details）で、次のいずれかを選択し、プレビューの生成（Generate Preview）をクリックして 2 つ目のグラフィックス ウィンドウを開きます。このグラフィックス ウィンドウには、エクスポートされる量の詳細のプレビューが表示されます。

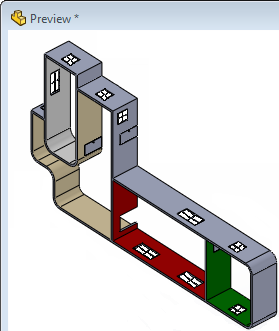

    • 高(High)

      モデルは現状のままエクスポートされ、詳細は削除されません。

      プレビューには、AEC 製品に求められる向きでモデルが表示されます。

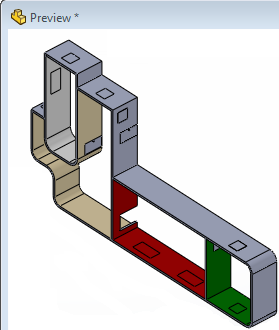

    • 中

      内部構成部品がすべて削除され、内部断面ジオメトリが削除されてソリッドになります。 半径が 1 インチ未満のフィレットと面取りが削除され、直径が 2 インチ未満の穴が抑制されます。

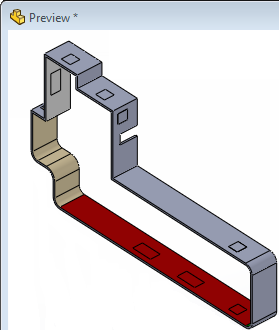

    • 低

      内部構成部品がすべて削除され、内部断面ジオメトリが削除されてソリッドになります。 半径が 2 インチ未満のフィレットと面取りは削除されます。 直径が 3 インチ以下である穴と、合計深さが 3 インチ以下である押し出しは抑制されます。

    • カスタム

      プレビューの生成（Generate Preview）は使用できません。 をクリックして Defeature プロセスを開始します。

      Defeature を参照してください。

  6. をクリックします。
  7. モデルの指定保存（Save Model As）で、オプションを選択します。
    • Revit ファミリー（*.rfa）
    • ASIC（*.sat）
  8. エクスポート（Export）をクリックして、ファイルを保存します。
