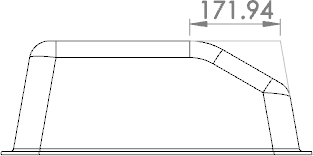

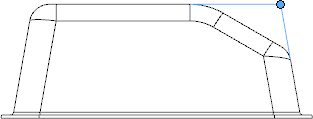

寸法の仮想線の自動検出 寸法ツールで、2 つのエンティティ間で仮想線を定義し、寸法配置に仮想線を使用できます。 仮想線を検出するには: 寸法ツールでスケッチ エンティティまたはモデル ジオメトリを右クリックし、交点検索(Find Intersection)をクリックします。 元の選択と交差するモデル ジオメトリまたはスケッチ エンティティを選択します。 仮想線が検出され、アクティブな寸法ツールに適用されます。 結果として得られる仮想線を使用して寸法を完成します。 親トピック図面の寸法(Dimensions in Drawings)
