PartSupply からの構成部品の挿入

3DEXPERIENCE Marketplace | PartSupply の無料の 3D 構成部品のカタログには、ダウンロード可能な 3D モデルが、設計者、製造エンジニア、ソーシング マネージャーのための情報とともに記載されています。

SOLIDWORKS で PartSupply を使用するには、3DEXPERIENCE Marketplace アドインをインストールする必要があります。アドインは無償で提供されており、SOLIDWORKS 無償ダウンロード サイトから入手できます。

SOLIDWORKS から PartSupply を使用すると、3D 構成部品を検索してアセンブリに挿入したり、アセンブリに既に存在する構成部品をそれらと置き換えたりできます。ソースやサイズが同じなど、類似するジオメトリや属性を持つ部品を検索できます。

PartSupply から構成部品を挿入するには:

  1. アセンブリ CommandManager で、挿入（Insert） > 構成部品（Components） > PartSupply から挿入（Insert from PartSupply）をクリックします。

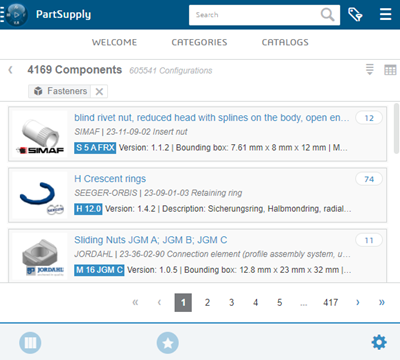

  2. カタログを検索または参照します。

    類似するジオメトリを持つ部品を検索するには、FeatureManager デザイン ツリーで部品を右クリックし、PartSupply で類似を探す（Find Similar in PartSupply）を選択します。
  3. 必要な部品が見つかったら、検索結果のサムネイル、デザイン（Design）パネル、またはコンフィギュレーション（Configurations）テーブルの行から構成部品を SOLIDWORKS にドラッグします。カタログ ページで開く（Open）または挿入（Insert）を使用することもできます。
  4. オプション: アセンブリの構成部品を PartSupply のモデルで置き換えるには:
    1. 置き換えられる構成部品を SOLIDWORKS で選択します。
    2. 置換える部品を PartSupply で検索します。
    3. カタログ ページで置換（Replace）をクリックします。
SOLIDWORKS で 3D Space で作成されたアセンブリを開くと、SOLIDWORKS PDM ボルトに存在する構成部品の挿入に制限が加わります。逆に、SOLIDWORKS PDM ボルトから直接アセンブリを開くと、PartSupply を使用して 3DSpace にある構成部品を挿入できません。この制限を回避するには、構成部品またはアセンブリを SOLIDWORKS PDM ボルトから 3DSpace に移行します。

詳細については、3DEXPERIENCE Marketplace | PartSupply を参照してください。
