部品形状を修正するためにボディを交差する

交差ツールを使用して、部品のサーフェス、平面、ソリッド ボディを交差およびマージできます。 たとえば、ボディを一致する開いたサーフェスを使用してマージすることで、詳細図を追加できます。 また、平面を使用してボディを交差することで、ボディの分割が可能です。

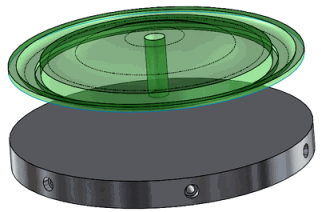

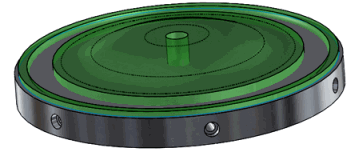

Intersect theme image 01.png Intersect theme image 02.png

ボディを交差またはマージするには:

  1. 部品を開いて、挿入 > フィーチャー > 交差 をクリックします。
  2. ソリッド、サーフェス、または平面 で、交差またはマージするボディを選択します。
  3. サーフェス上の平板開口にキャップする を選択して、サーフェスの平坦な開口部をキャップします。
  4. 交差 をクリックします。
    最終結果から除外することができる領域は、グラフィックス領域にハイライト表示され、領域リスト(Region List)の下の除外する領域(Regions to Exclude)にリストされます。
  5. 除外する領域を選択します。
    PropertyManager、またはグラフィックス領域の最終結果から除外する領域を選択できます。
  6. 必要に応じて、次のオプションを選択します。
    オプション 説明
    マージ結果 PM_OK.gif をクリック後、領域に含まれる接合を形成します。 接触する領域は、可能な場合、1 つのボディに形成されます。 選択解除した場合、それぞれに含まれる領域で別々のボディが作成されます。
    サーフェスを除外 PM_OK.gif をクリックした後、その部品の FeatureManager デザイン ツリーからサーフェスを削除します。
  7. PM_OK.gif をクリックします。

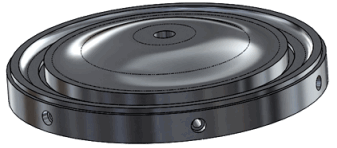

    Intersect theme image 03.png
