テーブル セルへの注釈のリンク

BOM または穴テーブルのセルのコンテンツに注釈をリンクできます。

テーブル セルに注釈をリンクするには:

  1. テーブルを含む図面に注釈を挿入します。
    1. 挿入(Insert) > アノテート アイテム(Annotations) > 注記(Note)をクリックします。
    2. クリックして注記を配置します。
    3. クリックして注記を編集します。
  2. PropertyManager のテキスト フォーマット(Text Format)で、テーブル セルをリンク(Link Table Cell) を選択します。

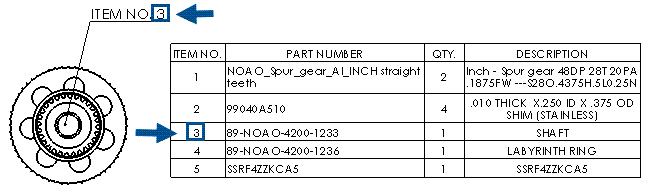

  3. テーブルでセルを選択します。
  4. をクリックします。

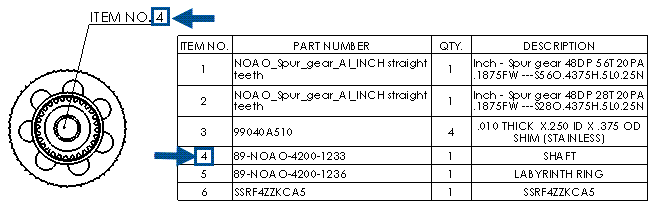

注釈はテーブル セルにリンクしているため、セルの値を変更すると注釈は更新されます。
