構成部品の表示方向オプションの比較の例

この例では、バルブ サブアセンブリを 2 本目の配管にミラーするときの構成部品の向きのオプションを比較します。

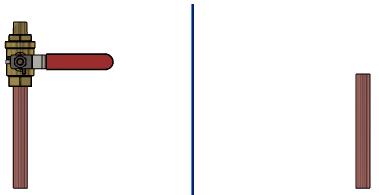

1. バルブ サブアセンブリを 2 本目の配管にミラーするときにモデルを開きます。

2. 構成部品パターン（直線パターン）（Linear Component Pattern） > 構成部品のミラー（Mirror Components）（アセンブリ ツールバー）をクリックします。
3. PropertyManager で、次のアイテムを選択します:
   1. ミラー平面（Mirror plane）に、平面を選択します。
   2. ミラーする構成部品（Components to Mirror）に、バルブ サブアセンブリを選択します。
4. 次へ（Next） をクリックし、ステップ 2: 表示方向指定（Set Orientation）に進みます。
5. ミラー タイプ（Mirror Type）で構成部品の原点（Component origin）を選択します。
6. 構成部品の表示方向を指定（Orient Components）の下で、構成部品の表示方向オプションを選択します。

   構成部品の表示方向を指定オプション	ミラーされた構成部品のイメージ

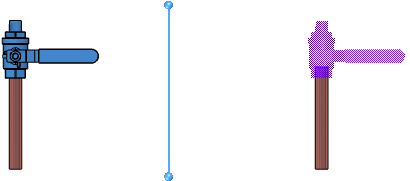

   X ミラー、Y ミラー X 軸と Y 軸は、平面に関してミラーされます。

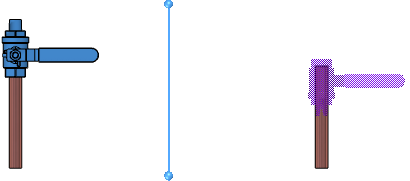

   X ミラーおよび反転、Y ミラー X 軸と Y 軸は、X 軸方向が反転した平面に関してミラーされます。

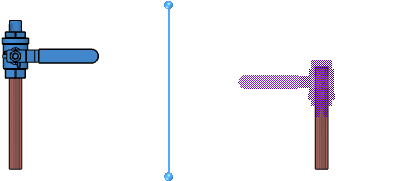

   X ミラー、Y ミラーおよび反転 X 軸と Y 軸は、Y 軸方向が反転した平面に関してミラーされます。

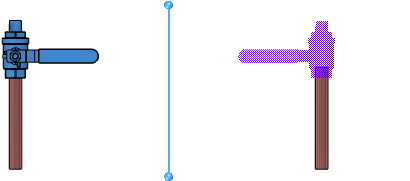

   X ミラーおよび反転、Y ミラーおよび反転 X 軸と Y 軸は、X 軸と Y 軸の方向が反転した平面を中心にミラーされます。
