寸法の移動とコピー(Moving and Copying Dimensions)

一度図面に表示され寸法は、ビュー内を移動、または別のビューへ移動できます。寸法をドラッグして移動すると、寸法が適切な位置でモデルに再添付されます。寸法表示が適切なビューにのみ寸法を移動、またはコピーできます。

ビデオ:寸法の移動とコピー(Moving and Copying Dimensions)

ビュー内で寸法を移動するには:

寸法を別の位置にドラッグします。

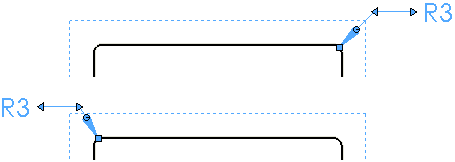

ビューにおいて、ある寸法を同じ値の別のフィーチャーに添付するには:

寸法を選択し、矢印を別のエッジまでドラッグアンドドロップします。
この方法は、半径/直径/面取りの寸法でのみ有効です。

一方のビューから他方のビューに寸法を移動またはコピーするには:

Shift キー(移動する場合)または Ctrl キー(コピーする場合)を押しながら、別の図面ビューまで寸法をドラッグします。
この方法で複数の駆動寸法を作成できます。

複数の寸法を一度に移動またはコピーするには:

Ctrl キーを押しながら選択します。

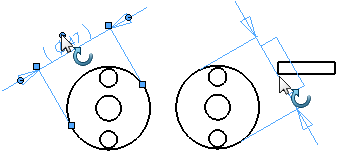

寸法を回転するには:

寸法テキストに一番近いハンドルをドラッグします。
寸法は小刻みに回転します。

同一サイズ フィーチャーに対する寸法引出線コントロール

半径、直径、面取り寸法引出線または穴寸法テキストの引出線を図面ビューに含まれる同じサイズのフィーチャーに対して移動できます。

共通のフィーチャーに寸法および穴寸法テキスト引出線の端点を移動するには、1つのフィーチャーから別のフィーチャーに引出線の端点をドラッグします。
