パーティング ラインを使用した抜き勾配(Parting Line Draft)

パーティング ラインの周囲のサーフェスに抜き勾配を作成できます。 平坦でないニュートラル ラインも使用できます。 ニュートラル ラインを使用した抜き勾配では、ステップ ドラフト(Step Draft)を追加することもできます。

ニュートラル ラインを使用して抜き勾配を指定する場合は、抜き勾配を指定する面を分割ラインで分割するか、また既存のモデル エッジを選択することもできます。次に、開く方向(direction of pull)を設定し、ニュートラル ラインのどちら側の材料を削除するかを指定します。

モデルの抜き勾配角度を抜き勾配分析ツールを使用してチェックできます。抜き勾配分析では、指定した角度と開く方向の基準により、モデル面が色分けして表現されます。

パーティング ラインを使用して抜き勾配を付けるには:

  1. 抜き勾配を付ける部品をスケッチします。
  2. 希望する場合は分割ライン カーブを挿入します。
  3. フィーチャー ツールバーの 抜き勾配 をクリックするか、挿入 (Insert) > フィーチャー (Features) > 抜き勾配 (Draft) をクリックします。
  4. 抜き勾配タイプパーティング ライン を選択します。
    角度を調整(Allow reduced angle)チェック ボックスを使用することもできます。 詳細については、以下の「角度を調整オプション」を参照してください。
  5. 抜き勾配角度(Draft Angle)で、方向 1(Direction 1)抜き勾配角度(Draft angle) を指定します。 第 2 方向に抜き勾配を作成するには、方向 2(Direction 2)抜き勾配角度(Draft angle)を指定します。
  6. 開く方向 で、グラフィックス領域のエッジまたは面を選択して開く方向を指定します。
    矢印の方向に注意してください。必要な場合は 反対方向 (Reverse Direction) をクリックします。

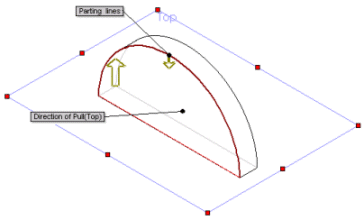

  7. パーティング ライン で、グラフィックス領域のパーティング ラインを選択します。
    矢印の方向に注意してください。 ニュートラル ラインの各セグメントに対して異なった抜き勾配の方向を指定するには、ニュートラル ライン(Parting Lines)ボックスのエッジ名をクリックし、他の面(Other Face)をクリックしてください。 方向 2(Direction 2)抜き勾配角度(Draft angle)を指定した場合、他の面(Other Face)オプションは使用できません。
    一つ目の抜き勾配の方向 他の面(Other Face)が選択されている状態
    この例では、すべてのパーティング ラインは同じ面を使用して選択されています。
  8. 作業を継続する面 タイプを選択します。
    なし(None) 選択した面のみに抜き勾配が指定されます。
    正接面 選択した面に正接するすべての面に抜き勾配が指定されます。
  9. OK をクリックします。
    第一方向に抜き勾配が適用されている状態 他の面 に抜き勾配が適用されている状態

角度を調整オプション(Allow Reduced Angle Option)

角度を調整 チェック ボックスは、パーティング ライン抜き勾配でのみ使用できます。

このオプションを選択すると、抜き勾配面の一部の抜き勾配角度は、指定の抜き勾配角度よりも小さい場合があります。

角度を調整 チェック ボックスは次のような場合に使用します:

  • エッジに隣接する 1 つまたは複数の側面および抜き勾配面の法線は、ほぼ開く方向(Direction of Pull)に垂直です。このモデル タイプおよび状態では、開く方向と勾配変化面の法線間の最大角度に抜き勾配角度を加えたものが 90°以上である場合に、角度を調整(Allow reduced angle)チェック ボックスを選択してください。
垂直の青い矢印は、開く方向(平面)を表します。赤い矢印は、開く方向に対して最大角度で垂直なサーフェスを表します。

最大角度と抜き勾配角度 (Draft Angle) によって作られた角度の合計が 90°以上であるとき、抜き勾配を作成するために角度を調整 (Allow reduced angle) チェック ボックスを選択することができます。

適用された抜き勾配(抜き勾配角度 は 25°です)。 上記のイメージでは、同じ 25°の抜き勾配が適用されています。ただし、オフセット面の適用とそのオフセット面での曲率の表示によって強化されています。
この例では、抜き勾配面の狭い端部へ向かう抜き勾配角度は、抜き勾配を作成するために、指定された 25°よりも小さくなっています。
