線形エンティティおよび点エンティティを使用した標準 SOLIDWORKS BREP ボディのスライス

線形エンティティおよび点エンティティを使用して標準 SOLIDWORKS BREP ボディをスライスするには:

  1. 標準 SOLIDWORKS BREP ボディのモデルを開きます。

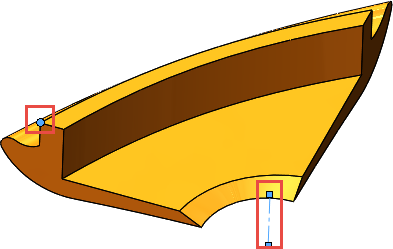

  2. グラフィックス領域で、Ctrl キーを押しながら線形エンティティおよび点エンティティを選択します。

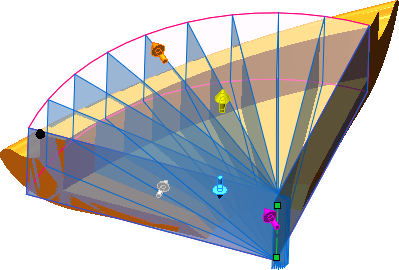

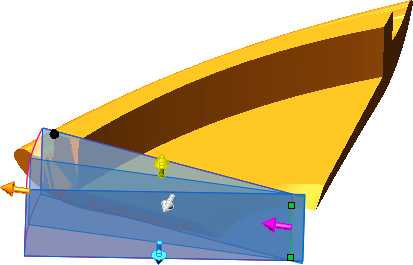

  3. 挿入（Insert） > スライス（Slicing） をクリックします。


  4. PropertyManager でオプションを指定します。

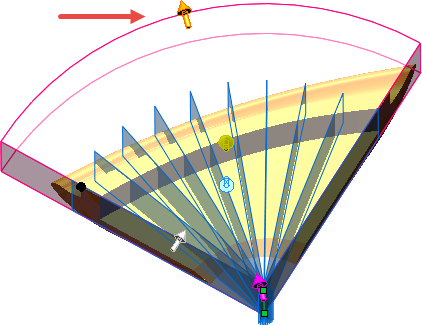

  5. オレンジのハンドルをドラッグして、モデル全体を境界ボックスで囲みます。


    表示方向（View Orientation）（ヘッズアップ ビュー ツールバー）ツールを使用して、境界ボックスがモデル全体をカバーするようにします。

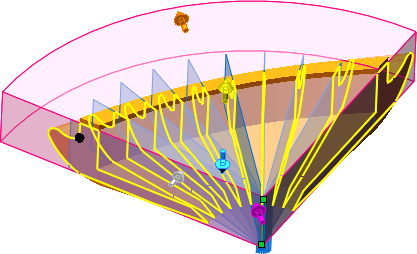

  6. PropertyManager で スライスをプレビュー（遅い）（Preview Slices (slower)）を選択し、スライス面ごとに個々のスライスをプレビューします。

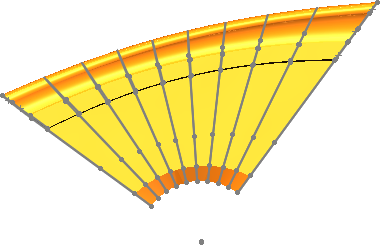

  7. をクリックします。
