ペイント選択(Paint Select)ツールを使用したファセットの選択

ペイント選択(Paint Select)ツールで、グラフィックス領域にあるファセットのグループを選択できます。

ペイント選択(Paint Select)ツールを使用してファセットを選択するには:

  1. グラフィック領域でメッシュ BREP ボディを選択し、選択ツール(Selection Tools)を右クリックして選択ファセットをペイント(Paint Select Facets)をクリックします。

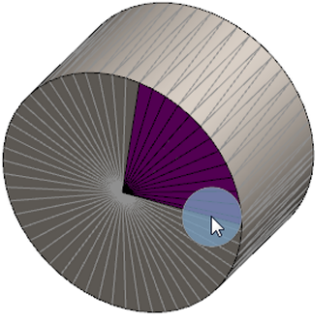

  2. 左マウス ボタンを押したまま、ポインタをドラッグしてファセットを選択します。
    選択円形(Selection Circle)と交差するファセットがハイライト表示されます。

  3. スライダーを移動するか、上(Up)または下(Down)矢印をクリックして、選択円形(Selection Circle)の半径を調整します。
  4. ファセットを選択解除するには、Alt キー + 左マウス ボタンをクリックして、削除するファセットの上にポインタをドラッグします。
  5. をクリックします。
