断面表示での交差ゾーンの使用

モデルの複数の領域を切り離すことにより、モデル内に断面表示を作成できます。 これらの複数の領域は、交差ゾーンとして定義されます。

断面平面または面を選択したときの、選択の境界ボックスが交差ゾーンです。 交差ゾーンを使用して、モデルの複数の領域の断面表示を作成できます。

この例では、交差ゾーンを使用して、モデルの一部をカットします。

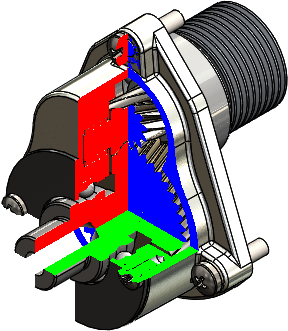

元のモデル モデルの断面

この例の断面表示において交差ゾーンを使用するには:

  1. 断面表示 （表示ツールバー）または表示 > 表示タイプ > 断面表示をクリックします。
  2. PropertyManager の断面方法で、ゾーン（Zonal）を選択します。
  3. 選択オプション（Section Option）で、断面キャップ表示（Show section cap）とグラフィック断面表示（Graphics-only section）を選択します。
  4. 断面 1で次を行います。
    1. 正面 をクリックします。
    2. オフセット距離 に、0 を入力します。
  5. 断面 2で次を行います。
    1. 上面（Top Plane） をクリックします。
    2. オフセット距離 に、0 を入力します。
  6. 断面 3で次を行います。
    1. 右側面（Right Plane） をクリックします。
    2. オフセット距離 に、0 を入力します。
  7. 断面方法（Section Method）で、切断されるように選択されたゾーン（Zones selected to be sectioned）をクリックします。
    シェイディングされた交差ゾーンがグラフィックス領域に表示され、選択した平面または面とモデルの境界ボックスの交線が示されます。

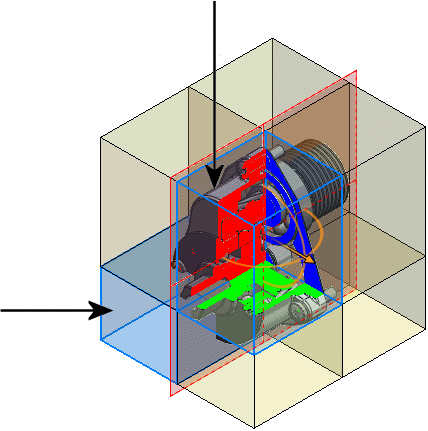

  8. グラフィックス領域で、左下と右上の交差ゾーンを図のように選択します。

  9. をクリックします。
