コンポーネントの配置

構成部品を整列（Align Component）では、面（左、右、上、下）が定義されている構成部品を整列して中央に配置できます。

コンポーネントの配置（Align Components）には以下からアクセスできます。
  • SOLIDWORKS Electrical 3D メニュー: コンポーネントの配置（Align Components） 。
  • メニューで、ツール（Tools） > SOLIDWORKS Electrical > コンポーネントの配置（Align Components） をクリックします。

3D キャビネット レイアウトの設計時に構成部品を整列（Align Components）を使用すると、グラフィックス領域で変更をプレビューできます。

ドック可能パネルは、さまざまなオプションで更新されます。

位置合わせするコンポーネントの選択

グラフィック領域で、整列するコンポーネントを配置する順序で選択します。

整列（Alignment）

必要な整列（Alignment）をクリックします。
オプション 説明
。左揃え（Align left）。 構成部品の左面を整列します。
。右揃え（Align right）。 構成部品の右面を整列します。
。上揃え（Align top）。 構成部品の上面を整列します。
。下揃え（Align bottom）。 構成部品の下面を整列します。

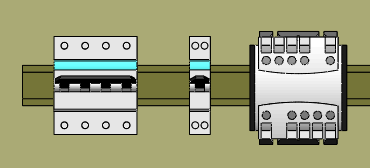

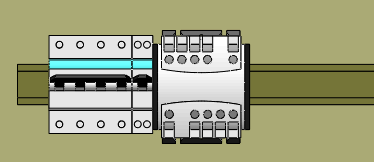

間隔（Spacing）

  1. 間隔（Spacing）で、以下をクリックします。
    • 。横に均等（Space evenly across）。構成部品を水平方向に均等な間隔で分散配置します。
    • 。縦に均等（Space evenly own）。構成部品を垂直方向に均等な間隔で分散配置します。
  2. 間隔距離（Spacing Distance）に、2 つの構成部品間の間隔値を入力します。

面が定義されていないコンポーネント

無効なコンポーネントを一覧表示（List invalid components）。整列対象として選択された構成部品で、面が定義されていない構成部品を一覧表示します。これらのコンポーネントは配置されません。
