コンポーネント内の回路は、デバイスの極に相当します。これらの回路は、シンボルの定義だけでなくメーカー部品の定義でも使用されます。シンボルの回路とメーカー部品の回路を比較すると、クロス リファレンスが生成され、端子が表示されます。
回路はデバイスに限られたものではありません。端子と PLC カードに回路がある場合もあります。
回路の定義
ソフトウェアは、電気コンポーネントの特性に対応する複数のタイプの回路を管理します。たとえば、三極回路ブレーカーは、3 つの「回路ブレーカー、スイッチ」回路から構成されます。
コンポーネントの回路は、このコンポーネントを表すすべてのシンボルの回路の合計です。
上記の例は、回路の観点から、シュナイダー社の参照「LC1D09006B7」の定義を示します。これは、コイル、三極電力接点、NO および戻り接点から構成されます。
回路とグループ
回路を関連付けるには、各回路に番号 (または名前) を入力します。関連付ける回路には同じ番号を付与する必要があります。

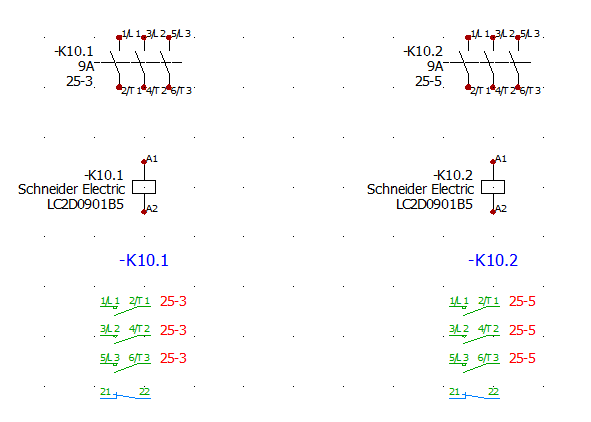

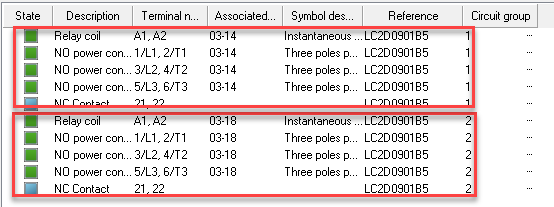

たとえば、反転コンタクターが回路グループを使用している場合は、あるコンタクターに関連付けられた 1 つのコイルと、2 番目のコンタクターに関連付けられた 2 つ目のコイルが表示されます。
メーカー部品データには、グループ番号が保存されます。シンボル コンポーネントを挿入すると、クロス リファレンスがグループ番号で自動的に更新されます。
メーカー部品と回路
メーカー部品を割り当てると、ソフトウェアはメーカー部品の回路と、コンポーネントを表す各種シンボルの回路を比較します。
これらが一致する場合、材料端子番号が自動的にシンボル回路に反映され、配線図に表示されます。メーカー部品の回路とシンボルの回路の間で差異がある場合は、回路が追加または予約されます。この場合、材料端子番号は配線図には表示されません。

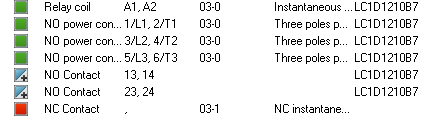

SOLIDWORKS Electrical では色コードを使用して、コンポーネントの回路を表示します。
- 緑色はシンボル回路とメーカー部品回路が一致していることを示します。
- 赤色は一致していないことを示します。一部の回路シンボルはメーカー部品にありません。メーカー部品内へのシンボル追加は、補助を追加するか、コンポーネントを修正して行います。
- 青色はメーカー部品にシンボルで表現されていない回路 (予約回路) が含まれていることを示します。
- 黄色は、シンボルとしてもメーカー部品参照としても表示されない、手動で追加された仮想回路があることを示します。
メーカー部品を別の部品で置き換えると、SOLIDWORKS Electrical は前の回路の関連付けを除去し、新しいメーカー部品の回路を、最初の関連付けと同様に、シンボルの回路に関連付けます。
回路の切り替え
メーカー部品の回路とシンボルの回路の関連付けは、自動的に行われます。関連付けは、同じ特性を持つ回線間でのみ変更できます。たとえば、NO 接点を別の NO 接点に切り替えることは可能です。
シンボル プロパティ（Symbol properties）ダイアログ ボックス (タブ: [メーカー部品と回路]) で回路を選択し、別の回路にドロップします。
