接続点の作成

接続点（Cpoint）は、SOLIDWORKS Routing Library Manager を使用するか、SOLIDWORKS Electrical メニューのツールを使用して作成できます。

SOLIDWORKS Routing Library Manager

SOLIDWORKS Routing Library Manager を使用して接続点を作成するには:

  • SOLIDWORKS Electrical 3D メニュー: 電気コンポーネント ウィザード（Electrical Components Wizard）。
  • メニューで、ツール（Tools） > SOLIDWORKS Electrical > 電気コンポーネント ウィザード（Electrical Components Wizard） をクリックします。
  • メニューでツール（Tools） > 配線（Routing） > 配線ツール（Routing tools） > Routing Library Manager をクリックします。

電気コンポーネント ウィザード（Electrical Component Wizard）を使用すると、接続点を追加して、コンポーネントのケーブル、ケーブル コア、ワイヤを接続できます。

接続点を追加するには:
  1. ウィザードのルーティング機能点（Routing Functionality Points）で次を行います:
    1. 接続点タイプ（Cpoint Type）を選択します。
    2. 追加（Add）をクリックして、接続点を管理できるインターフェイスにアクセスします。
接続点（Cpoint）オプションは、SOLIDWORKS Electrical 3D Routing には使用しません（SOLIDWORKS Routing のみ）。

SOLIDWORKS Electrical メニュー

SOLIDWORKS Electrical メニューを使用して接続点を作成するには:

  1. SOLIDWORKS Electrical メニューで、次のいずれかをクリックします。
    • 回路情報を含む接続点を作成（Create Cpoint With Circuit Information）
    • メーカー部品を使用して接続点を作成（Create Cpoint Using Manufacturer Part）
    • ケーブル接続点（EWCable 点）を作成（Create Cable Cpoint (EWCable Point)）

接続点の定義

  • 回路情報を含む接続点（CPoint with circuit information）。ワイヤまたはケーブル コアの接続点を手動で作成できます。回路番号と接続点番号（接続点の管理を参照）を入力し、グラフィック領域でスケッチ点を選択します。
  • メーカー部品からの接続点（CPoint from manufacturer part）。メーカー部品の回路定義からワイヤまたはケーブル コアの接続点を作成できます。参照（Browse）をクリックしてメーカー部品管理（Manufacturer Part Management）からメーカー部品を選択し、リストから参照を選択します。グラフィック領域で、リスト、材料端子、および対応するスケッチ点、エッジ、または円筒サーフェスを選択します。

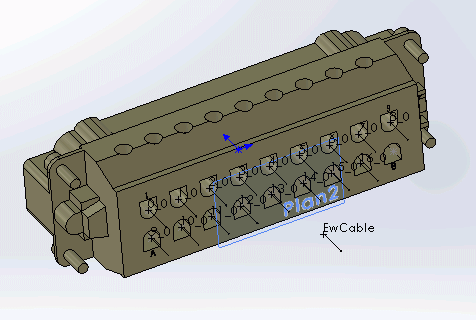

  • ケーブル接続点（Cable CPoint）。ケーブルの接続点を作成します。これは、ケーブル絶縁体切断点に対応します。接続点を作成する面に平行な平面を作成します。グラフィック領域で、スケッチ点、エッジ、または円筒サーフェスを選択します。
