等電位ラベル

等電位ラベルにアクセスし、等電位ラベルを表すシンボルを設定できます。

等電位ラベルにアクセスするには、ワイヤを右クリックし、等電位ラベルの表示/非表示（Show/hide equipotential labels）をクリックします。

等電位ラベルは等電位番号を表示します。ワイヤの番号割り当てがアクティブであることを確認します。

等電位ラベルは、データを表示できるシンボルおよび属性、または等電位に関連付けられたプロパティによって表現されます。等電位ラベルを右クリックすると、等電位プロパティやその他のパラメーターを編集できます。

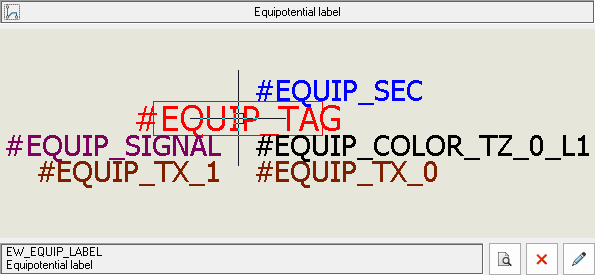

等電位ラベルのシンボルの設定

  1. プロジェクト設定（Project settings） > グラフィック（Graphic）タブをクリックします。

  2. 必要に応じて次のオプションを使用します。
    オプション 説明
    シンボル セレクターを開き、必要なシンボルを選択します。
    シンボルを除去します。
    シンボル エディターを開き、シンボルを変更します。

等電位ラベルを表すシンボルには、回路または接続点がありません。シンボル プロパティで、[シンボル タイプ] パラメーターの [等電位ラベル] を選択します。
