ロケーション領域

ロケーションを作図するときに、領域のタイプを選択できます。

ドック可能パネルにはその他のオプションも表示されます。領域のタイプを選択できるリスト。

ジグザグ（Zig-Zag）を選択すると、SOLIDWORKS Electrical は矩形の下の線上にジグザグの線を挿入し、ロケーション全体が描画されていないことを示します。このオプションは、ポリラインで作図されるロケーション領域では使用できません。

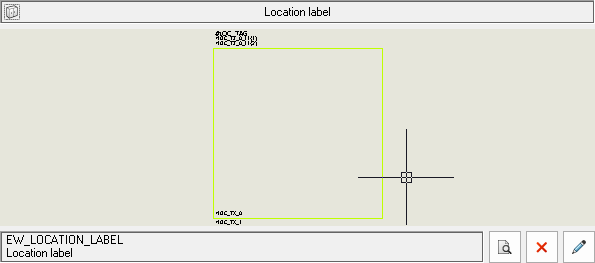

ロケーション ラベル（Location label）では、ドック可能パネルに表示されるシンボルを挿入できます。このシンボルは、Electrical プロジェクト構成に保存されているシンボルに対応します。別のシンボルを挿入する場合は、その他のシンボル（Otheｒ symbol）をクリックします。

ロケーション ラベルは、領域の上部に自動的に配置されます。ロケーション ラベルは、データを表示できるシンボルおよび属性、またはロケーションに割り当てられたプロパティによって表現されます。ロケーションのプロパティを編集する必要がある場合は、ロケーション ラベルを右クリックします。

ロケーション領域のシンボルの構成

Electrical プロジェクトの設定（Electrical project settings） > シンボル（Symbol）タブをクリックします。

必要に応じて次のオプションを使用します。
オプション 説明


シンボル セレクターを開き、必要なシンボルを選択します。


シンボルを除去します。


シンボル エディターを開き、シンボルを変更します。

ロケーション ラベルを表すシンボルには、回路または接続点がありません。シンボル プロパティで、[シンボル タイプ] パラメーターの [ロケーション ラベル] を選択します。
