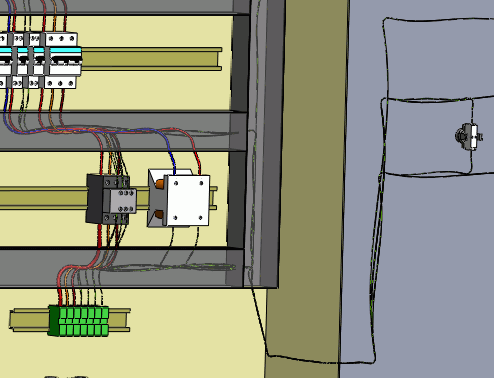

ワイヤのルートは、電気装置内にワイヤ パスの 3D 表現を生成します。ルーティング パスと接続点によって、配線プロセスが容易になります。
分離は、ワイヤ パスに適用されるルールを管理します。
ワイヤの配線（Route Wires）は、Electrical プロジェクト内のワイヤのみを配線します。
ルート ワイヤにアクセスするには:
- SOLIDWORKS Electrical 3D メニュー: ワイヤの配線（Route Wires）
。
- メニュー: 。
ワイヤの配線（Route Wires）を実行すると、左の固定パネルが変更され、さまざまなオプションが表示されます。これらのパラメーターの一部は SOLIDWORKS Electrical ファイルに保存され、そのファイルに固有となります。他のパラメーターはレジストリに保存され、すべての SOLIDWORKS Electrical ファイルに共通になります。
ルーティング分析
エラーを表示（Show errors）：ルーティングの最後に、すべてのルーティング エラーを示すレポートを表示します。レポートの行にあるヘルプ（Help）をクリックして、エラーに関する情報を表示します。
ルート タイプの選択
- SolidWorks ルート（SOLIDWORKS Route）。ワイヤの直径を考慮して、SOLIDWORKS で管理されるようにワイヤをルーティングします。
- 3D スケッチ ルート（3DSketch Route）。ワイヤを 3D スケッチとしてルーティングします。このモードは、一時的なルーティングではより速く、より良い方法です。
ジオメトリ タイプを選択
- スプラインの使用（Use splines）。スプライン（曲線）を使用して、ワイヤ配線を最適にレンダリングします。ルーティング パスでスプラインを使用する場合は、ルーティングを改善するために点を手動で追加することができます。
- 線分の使用（Use lines）。直線を使用してワイヤ ルーティングを生成します。正接を追加（Add Tangency）は、直線の端に曲線を挿入します。
配線するコンポーネント
- すべてのコンポーネント（All components）。アセンブリのすべてのコンポーネントでルーティングを実行します。
- アクティブなロケーションのみ配線（Route active location only）.ワイヤの配線をトップレベル アセンブリのみに制限します。
これは、SolidWorks ルート（SOLIDWORKS Route）ルート タイプと 3DSketchRoute ルート タイプの作成をサポートします。
- トップレベルのアクティブなロケーションにあるワイヤの始点または終点コンポ―ネントが、Electrical プロジェクトの別のロケーションまたはサブロケーションにある場合、それらのワイヤのみがアクティブなトップレベル ロケーションのコンポーネントに属するワイヤと共に配線されます。
- トップレベルのアクティブなロケーションにあるワイヤの始点または終点コンポ―ネントが、範囲外の別のロケーションにある場合（例えば、アクティブなロケーションがサブロケーションで、 ワイヤがトップ ロケーションにある場合）、ワイヤは配線されません。
- 選択構成部品（Selected component）：コンポーネントのサブセクションで配線を起動します。グラフィック領域でコンポーネントを選択します。選択したコンポーネントに接続されたワイヤのみが配線されます。
ルーティング パラメーター
最初のパラメーターは、2 つのルーティング パス間の距離を指定します。
2 番目のパラメーターは、接続点とルーティング パスの間の距離を指定します。
3 番目のパラメーターでは、2 つのワイヤ間の距離を指定します。
グラフを使用すると、コンポーネント間の接続をすばやく表示できます。使用できるボタンは次の 2 つです。1 つはグラフを表示し、もう 1 つは削除します。
最短パス アルゴリズム
アルゴリズム（Algorithm）は以下から選択します。
- ダイクストラ法（Dijkstra）。ルートが少ない（100 未満）場合に最適なクラシック ルーティング アルゴリズム。ワーシャル フロイド法が失敗した場合のフォールバック オプションです。
- ワーシャル フロイド法（Floyd Warshall）。計算にグラフィック カードを使用する、高度な並列アルゴリズム。ルートが多数ある場合（100 以上）に最適です。
