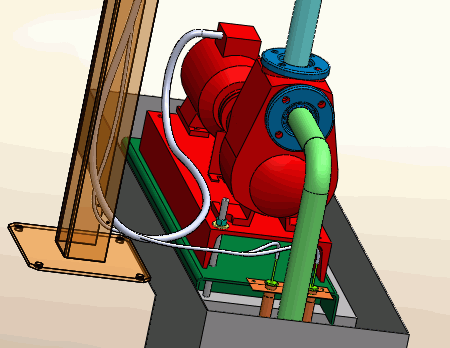

ケーブルのルーティングでは、電気装置内にケーブル パスの 3D 表現が生成されます。
ルーティング パスと接続点によって、配線プロセスが容易になります。分離は、ケーブル パスに適用されるルールを管理します。
ルーティング ケーブルにアクセスするには:
- SOLIDWORKS Electrical 3D メニュー: ケーブルの配線（Route Cables）
。
- メニュー: 。
ケーブルの配線（Route Cables）を実行すると、左側のドック可能パネルが変わり、コマンドのオプションが表示されます。これらのパラメーターの一部は SOLIDWORKS Electrical ファイルに保存され、そのファイルに固有となります。他のパラメーターはレジストリに保存され、すべての SOLIDWORKS Electrical ファイルに共通になります。
ルーティング分析
エラーを表示（Show errors）：ルーティングの最後に、すべてのルーティング エラーを示すレポートを表示します。レポートの行にあるヘルプ（Help）をクリックして、エラーに関する情報を表示します。
ルート タイプの選択
- SolidWorks ルート（SOLIDWORKS Route）。ケーブルの直径を考慮して、SOLIDWORKS で管理されるようにケーブルをルーティングします。
- 3D スケッチ ルート（3D Sketch Route）。ケーブルを3D スケッチとしてルーティングします。このモードは、一時的なルーティングではより速く、より良い方法です。
- 始点/終点の更新（Update Origin/Destination）。ケーブルの原点と終点に関するプロパティを更新します。
- ケーブル コアはルーティング パスに従う: デフォルトでは、ケーブル コアが直接配線されます。このオプションでは、パスを使用してルーティングします。
ジオメトリ タイプを選択
- スプラインの使用（Use splines）。スプライン（曲線）を使用して、ケーブル配線を最適にレンダリングします。ルーティング パスでスプラインを使用する場合は、ルーティングを改善するために点を手動で追加することができます。
- 線分の使用（Use lines）。直線を使用してケーブル配線を生成します。
- 正接を追加（Add Tangency）。直線の端に曲線を挿入します。
配線するケーブル
- すべてのケーブル（All cables）。Electrical プロジェクトのすべてのケーブル間でルーティングを起動します。
- アクティブなロケーションのみ配線（Route active location only）.ケーブルの配線をトップレベル アセンブリのみに制限します。
これは、SolidWorks ルート（SOLIDWORKS Route）ルート タイプと 3DSketchRoute ルート タイプの作成をサポートします。
- トップレベルのアクティブなロケーションにあるケーブルの始点または終点コンポ―ネントが、Electrical プロジェクトの別のロケーションまたはサブロケーションにある場合、それらのケーブルのみがアクティブなトップレベル ロケーションのコンポーネントに属するケーブルと共に配線されます。
- トップレベルのアクティブなロケーションにあるケーブルの始点または終点コンポ―ネントが、範囲外の別のロケーションにある場合（例えば、アクティブなロケーションがサブロケーションで、 ケーブルがトップ ロケーションにある場合）、ケーブルは配線されません。
- 選択構成部品（Selected component）：コンポーネントのサブセクションで配線を起動します。グラフィック領域でコンポーネントを選択します。選択したコンポーネントに接続されたケーブルのみが配線されます。
- 選択したケーブル（Selected cables）。配線するケーブルを選択できます。ハーネス ケーブルは選択できません。選択したケーブルのみが配線され、他の配線済みケーブルは変更されません。リストを右クリックして、ケーブルを管理します。
ルーティング パラメーター
最初のパラメーターは、2 つのルーティング パス間の距離を指定します。2 番目のパラメーターは、接続点とルーティング パスの間の距離を指定します。3 番目のパラメーターは、2 つのケーブル間の距離を指定します。
グラフを使用すると、コンポーネント間の接続をすばやく表示できます。使用できるオプションは次の 2 つです。1 つはグラフを表示し、もう 1 つは削除します。
最短パス アルゴリズム
アルゴリズム（Algorithm）は以下から選択します。
- ダイクストラ法（Dijkstra）。ルートが少ない（100 未満）場合に最適なクラシック ルーティング アルゴリズム。ワーシャル フロイド法が失敗した場合のフォールバック オプションです。
- ワーシャル フロイド法（Floyd Warshall）。計算にグラフィック カードを使用する、高度な並列アルゴリズム。ルートが多数ある場合（100 以上）に最適です。
