ワイヤ ラベル

ワイヤ ラベルにアクセスし、それらを表すシンボルを構成できます。

ワイヤ ラベルにアクセスするには、ワイヤを右クリックし、ワイヤ ラベルの表示/非表示（Show/Hide wire labels） をクリックします。

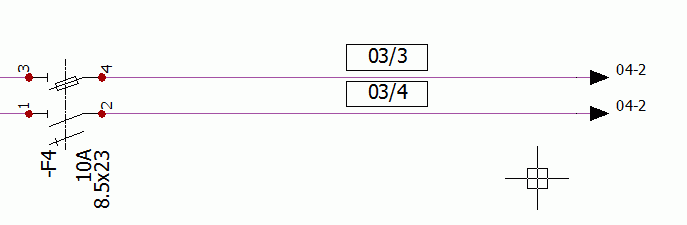

ワイヤ ラベルはワイヤ番号を表示します。ワイヤの番号付けが有効であることを確認します。

ワイヤ ラベルは、データを表示できるシンボルおよび属性、またはワイヤに関連付けられたプロパティによって表現されます。ワイヤ ラベルを右クリックして、ワイヤ のプロパティを編集できます。

ワイヤ ラベルのシンボルの設定

  1. Electrical プロジェクトの設定（Electrical project settings） > グラフィック（Graphic）タブ をクリックします。

  2. 必要に応じて次のオプションを使用します。
    オプション 説明


    		シンボル セレクターを開き、必要なシンボルを選択します。


    		シンボルを除去します。


    		シンボル エディターを開き、シンボルを変更します。

ワイヤ ラベルを表すシンボルには、回路または接続点がありません。シンボル プロパティで、[シンボル タイプ] パラメーターの [ワイヤ ラベル] を選択します。
