装置の挿入

装置を挿入および指定できます。

1. 次のいずれかの方法を使用してダクトを挿入します。
   • キャビネット レイアウト（Cabinet layout） > 2D フットプリントの挿入（Insert 2D footprint） をクリックします。
   • 装置参照を右クリックし、挿入（Insert）をクリックします。
   • 装置参照をダブルクリックします。
   2D フットプリントは、メーカー部品に関連付けられている場合に挿入されます。シンボルが関連付けられていない場合は、メーカー部品の寸法を使用して汎用シンボル（たとえば、回路ブレーカーの EW_2D_CircuitBreaker）が挿入されます。

   複数のコンポーネントを選択すると、挿入順序（Insertion order）ダイアログ ボックスが開き、関連付けられているシンボルを管理し、2D フットプリントの挿入順序を定義できます。

2. 別のシンボルを挿入したり、シンボルを編集するには:
   1. その他のシンボル（Other symbol）をクリックして、このメーカー部品に関連付けられている別のシンボルを選択します。

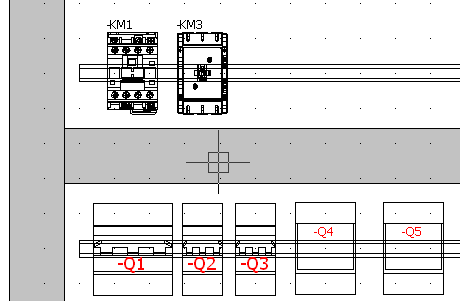

   2. 2D フットプリントの回転角度を選択し、2D フットプリントの挿入方向を調整します。グラフィック インターフェイスの挿入点をクリックします。
3. オプション: 背景を非表示（Hide background）を選択して、新しいエレメントの後ろにエレメントを配置します。

   キャビネットを挿入するときに選択される倍率は、装置の挿入時に使用されます。



4. オプション: 装置をコピーします。
   グラフィック インターフェイスで既存の装置をコピーすると、元の装置と同じ新しい装置が自動的に作成されます。
5. オプション: 装置を右クリックし、メーカー部品を追加（Add manufacturer part）をクリックします。
   1. メーカー（Manufacturer）ダイアログ ボックスで、新しい参照を選択します。
   2. 2D フットプリントを挿入するための選択を確定します。
