既存の属性（単一の属性）に基づいて複数の属性を作成できます。値はテキストの数行に表示されます。属性は、シンボル、タイトル ブロック、および 2D フットプリント (ブロック) にある特殊なテキスト文字列です。
属性には「ラベル」(名前)、「プロンプト」(説明)、および「値」(表示するテキスト) があります。属性は、Electrical プロジェクト情報やソフトウェア データベースを反映するために使用します。場合によっては、このデータが長いテキストで表示され、配線図の設計が妨害されることがあります。
-
複数の属性を作成するには、次のいずれかを実行します:
-
をクリックします。
- をクリックします。
- をクリックします。
-
グラフィック インターフェイスで、複数の属性に変換する 1 つの属性を選択します。
ドック可能パネルが変わり、作成のオプションが表示されます。
-
次のフィールドを更新します。
| オプション |
説明 |
|---|
| 属性数（Number of attributes） |
データを反映する行数を入力します。 |
| 属性間の距離（Distance between attributes） |
2 つの属性間の距離を入力し、線の間のスペースを指定します。 |
| 画面上の位置を指定 |
属性数（Number of attributes）パラメータを 2 より大きくした場合は、この選択を解除して、属性を自動的に上下に配置します。それ以外の場合は、各属性の挿入点 をクリックします。 |

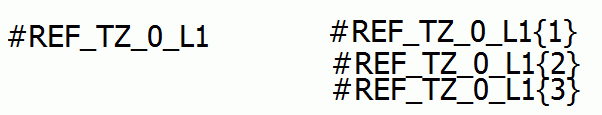

属性名が修正されます。接尾語
{n} は末尾に配置されます。
n は
複数の属性の順序番号と等しくなります。
複数の属性の次の行に反映される情報を入力するときには、「|」文字を行区切り文字として使用してください。たとえば、Circuit breaker | Tetrapolar | 4P 3D のようになります。
