ケーブルの予約

ケーブルを予約できます。

1. ケーブルを予約するには、次のいずれかの操作を行います:
   • 結線図（Line diagram） > ケーブル予約（Cable reservation） をクリックします。
   • 結線図のケーブルを右クリックし ケーブルとコアの予約（Reserve cables and cores） をクリックします。

   コマンド	説明
   新しいケーブル（New Cable）	ケーブル カタログが開き、Electrical プロジェクトに追加する参照型番を選択できるようになります。詳細については、以下を参照してください：
   削除（Delete）	選択したケーブルを削除します。コアが使用中の場合は削除できません。
   プロパティ（Properties）	選択したケーブルのプロパティを表示します。詳細については、以下を参照してください：
   複写（Duplicate）	個別または複数のケーブルを、部品やファンクション パスなど関連するすべてのプロパティを含め、コピーします。番号は自動的に増加します。
   置換（Replace）	選択したケーブルを、カタログの別のケーブルで置換します。新しいケーブルには、置換元のケーブルと同じ数以上のコアがなければなりません。
   切り替え（Switch）	各ケーブルの始点と終点を入れ替えます。
   ケーブル コアの関連付けの解除（Dissociate cable core）	選択したケーブル コアを切断します。
   元に戻す（Undo）	最後に使用したコマンドをキャンセルします。
   やり直し（Redo）	最後に使用した [元に戻す] コマンドの結果がキャンセルされます。
   ツリー モード（Tree mode）	ケーブル リストの表示タイプを管理します。ケーブルはファンクション別または始点/終点別にグループ化できます。
   フィルター（Filters）	マーク、部品参照、始点と終点のロケーションで、一覧表示されているケーブルをフィルタリングします。
   予約前ケーブル（Pre-reserved cables）	予約済みのケーブルを除き、すべてのケーブルを自動的に非表示にします。フィルターを解除するには、このアイコンを再度クリックします。

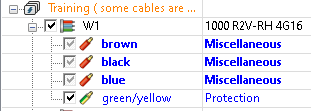

2. コアを選択します。
3. ケーブルを選択してすべてのコアを選択します。
   コアを選択するには、自動（Automatic）または手動（Manual）をクリックします。
4. OKをクリックして選択内容を保存します。

   選択したケーブルに対応するテキスト項目は、自動的に線上に配置されます。このテキストのスタイルと内容は、Electrical プロジェクト プロパティのテキスト（Text）タブでカスタマイズできます。

   ケーブル コアは予約されます。インストールはされません。
