端子台での配線

配線図に配置されたすべてのワイヤは、シンボルまたは端子に接続されている場合、配線できます。

1. ケーブル コマンドを開くには、ワイヤを右クリックし、ケーブル コアの関連付け（Associate cable cores）をクリックします
   ケーブル コマンドは複数のワイヤを選択すると有効になります。このインターフェイスは、ケーブル管理と類似しています。
2. ケーブル コアの関連付け（Associate cable cores）を行うには、次の手順を実行します。
   1. ダイアログ ボックスの上半分にあるコアを選択します。
   2. 下部セクションでケーブル接続するワイヤを選択します。

   ケーブル コアは表示順に関連付けられます。リストの最初のコアがリストの最初のワイヤに割り当てられ、次のコアが次のワイヤに割り当てられます。その後も同様です。

   コアのリストに従って、ワイヤのリストを並び替えます。

   色	説明
   青色のケーブル コア（太字）	ワイヤに関連付けられます。
   緑色のケーブル コア（太字）	選択したワイヤのいずれかに割り当てられます。

   太字は、ケーブル コアが配線図に含まれていることを意味します。太字でない青いケーブル コアは、結線図にのみ記載されています。
3. ケーブル コアの関連付けを解除するにはケーブル コアの解除（Dissociate cable core）をクリックします。

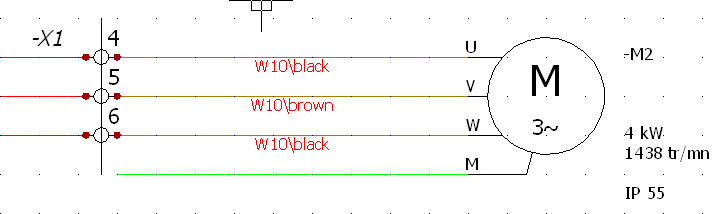

   選択したコアのケーブルが削除されます。変更を確認した後、配線図が自動的に更新されます。ケーブルに対応するテキストは、自動的に線上に配置されます。Electrical プロジェクト プロパティのテキスト（Text）タブでテキストをカスタマイズ（スタイルとコンテンツ）できます。
