로컬 상호작용 PropertyManager에서 정의된 세트 1 및 세트 2(원본 및 대상) 요소가 본드 결합됩니다. 본드 접합된 요소는 마치 용접된 것과 같습니다. 독립적으로 메시가 작성되는 지오메트리 요소의 경우, 구속 조건 수식으로 본드 결합이 적용됩니다.
해당 경계에 공통 메시 노드를 강제 적용하여 부품을 본드 결합하는 옵션도 있습니다. 이 경우, 경계에 공통 메시 노드가 있는 부품은 하나의 바디로 메시가 작성됩니다.
다음 시뮬레이션 스터디에 본드 결합 상호작용을 적용할 수 있습니다.
- 정적
- 고유진동수
- 좌굴
- 열 해석
- 비선형
- 동적
- 낙하/충격 해석
|

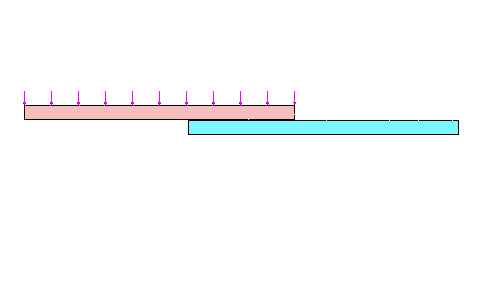

| 접촉하는 부품 간의 본드 결합(여유값 없음). |
|

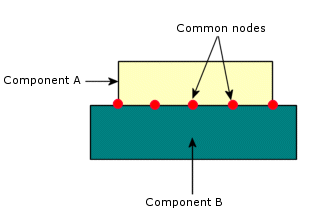

| 부품 경계의 공통 메시 노드 그림. 두 부품이 하나의 바디로 메시 작성됩니다. |
이 제한 사항은 (a) 모든 스터디의 노드-면 본드 결합 공식 및 (b) 비선형 스터디의 곡면-곡면 본드 결합 공식에만 적용됩니다.
다른 곡면(솔리드 또는 쉘)이 있는 판금 파트 사이에 본드 결합 접촉이 있는 경우, 본드 결합 알고리즘은 중간 곡면 메시와 접촉 곡면 지오메트리 사이의 틈으로 인해 과도 경화를 강제 적용할 수 있습니다. 본드 결합 접촉의 과도 경화는 강체 바디 모드의 계산을 변경합니다. 중간 곡면에서 접촉 곡면 지오메트리로 판금 파트의 메시를 오프셋하여 틈을 제거할 경우 프로그램은 모든 강체 모드(고유진동수 값이 0에 가까움)를 계산합니다.
