유지된 영역 PropertyManager

위상 최적화 중 수정되지 않을 모델에 유지된 영역을 추가합니다.

베어링 곡면을 형성하는 모델 및 영역을 지원하는 데 사용되는 영역과 같이 다른 파트와 접촉하는 모델의 영역을 동결할 수 있습니다. 이러한 영역은 위상 최적화에 포함되지 않으며 변경되지 않은 상태로 유지됩니다.

유지된 영역 PropertyManager에 액세스하는 방법

  • 제조 제어를 오른쪽 클릭하고 유지된 영역 추가 를 선택합니다.
세트 2를 위한 면 최적화 중에 변경되지 않은 상태로 유지될 면을 선택합니다.
유지된 영역 깊이 최적화 중에 변경되지 않은 상태로 유지될 영역의 깊이를 설정합니다.

유지된 영역의 깊이를 원하는 단위로 입력합니다.

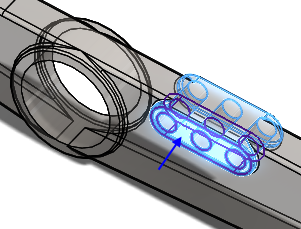

지오메트리 미리보기 최적화 중에 유지되는 지정된 지오메트리를 보려면 선택합니다. 유지된 영역 깊이를 가진 선택된 면의 지오메트리 미리보기가 표시됩니다.

메시 요소 미리보기 최적화 중에 유지되는 지정된 지오메트리의 메시 요소를 보려면 선택합니다. 유지된 영역 깊이를 가진 선택된 면의 메시 요소 미리보기가 표시됩니다.

하중과 경계 조건을 적용하는 면은 자동으로 동결 영역으로 처리됩니다. 위상 > 옵션 탭에서 하중 및 구속이 있는 영역을 선택합니다.
