주석 스타일 전개

주석 도구

도구 설명
끌기. 전개된 스케치 안의 스케치 점이나 선을 끌 수 있습니다. 선택 사항 뒤집기를 선택해서 스케치 선의 반대면의 보충선을 선택합니다.
수평 선택한 선을 수평으로 구속하고 수평 위치 사이의 선을 전환할 수 있습니다.
수직. 선택한 선을 수직으로 구속하고 수직 위치 사이의 선을 전환할 수 있습니다.
구속조건 삭제. 스케치 선의 수평이나 수직 구속조건을 제거해서 특정 각도에 선을 배치할 수 있습니다. 구속조건을 삭제한 다음, 끌기 를 클릭해서 선을 재배치 합니다.
전개. 전개 세그먼트를 조정 또는 배치할 수 있습니다. Position Angle(위치 각도)을 선택하여 베이스 세그먼트를 고려한 전개 위치를 정의합니다. Spacing Angle(간격 각도)을 선택해 전개 세그먼트 간 간격을 정의합니다.

예제: 수평

선분을 수평으로 구속하는 방법

  1. 수평 PM_EditFlatRte_Horizontal.gif을 클릭합니다.
  2. 스케치 선을 선택합니다.
  3. 그래픽 영역의 빈 부분을 클릭합니다.

    선이 수평으로 구속됩니다.

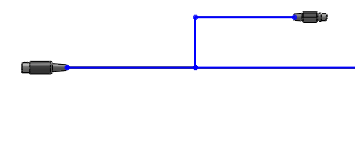

예제: 수직

수직으로 선분 전환하기

  1. 수직 PM_EditFlatRte_Vertical.gif을 클릭합니다.
  2. 스케치 선을 선택합니다.
    포인터 모양이 pointer_toggle_segment.gif로 바뀝니다.
  3. 오른쪽 클릭.

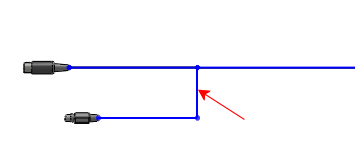

    선분이 수직으로 뒤집힙니다.


예제: 구속조건 해제

구속조건 해제하기

  1. 구속조건 해제 PM_EditFlatRte_DeleteRelations.gif를 클릭합니다.
  2. 스케치 선을 선택합니다.
  3. 끌기 PM_EditFlatRte_Drag.gif를 클릭합니다.
  4. 각도를 이루는 위치에 선분을 끕니다.
