3DEXPERIENCE(Design with SOLIDWORKS) 애드인은 클라우드 기반 3DEXPERIENCE 기능을 Routing 인터페이스에 직접 통합하여 라우팅 부품과 어셈블리를 관리할 수 있는 능력을 향상시킵니다.
Routing Library Manager에서 수행할 수 있는 작업은 다음과 같습니다.
| Tab |
작업 |

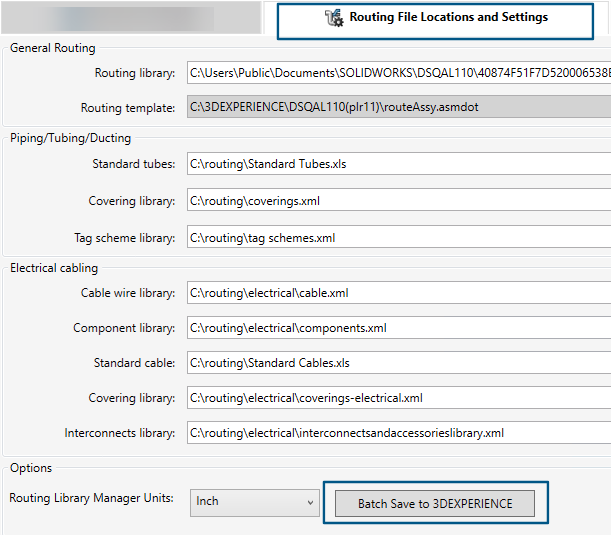

| 라우팅 파일 위치 및 설정 |
- 라우팅 부품 라이브러리를 로컬 컴퓨터에서 3DEXPERIENCE Platform으로 일괄 업로드합니다. 3DEXPERIENCE에 일괄 저장을 클릭합니다.
SOLIDWORKS 파일만 일괄 업로드 기능을 통해 3DEXPERIENCE Platform에 저장할 수 있습니다.
- 3DEXPERIENCE Platform에서 라우팅 부품 라이브러리를 일괄 다운로드합니다.
- 라우팅 템플릿에서 찾아보기를 클릭하여 폴더를 찾습니다. 대화 상자에서 3DEXPERIENCE에서 선택을 클릭합니다.
|
| 부품 라이브러리 마법사 |
로컬 컴퓨터 또는 3DEXPERIENCE Platform의 라이브러리에서 새 부품을 작성하거나 기존 부품을 수정합니다. |
| Routing 부품 마법사 |
정의된 부품을 로컬 컴퓨터 또는 3DEXPERIENCE Platform에 저장합니다. |
| 파이프 및 튜브 데이터베이스 |
부품 상태를 사용하여 3DEXPERIENCE Platform에 업로드된 또는 업로드되지 않은 부품의 모든 설정에 액세스합니다. |
또한 SOLIDWORKS Routing 인터페이스 내에서 3DEXPERIENCE 애드인을 사용하여 다음과 같은 여러 주요 영역의 플랫폼에서 라우팅 어셈블리 및 부품을 찾아보고 열 수 있습니다.
- 파이프와 엘보 같은 파트를 사용자 정의할 수 있는 라우팅 속성 PropertyManager
- 부품 삽입을 위한 시작/끝 선택 도구
- 라우팅 재사용 도구
- 접합 추가와 접합 편집 옵션
이 기능은 Routing 내에서 로컬 및 클라우드 기반 부품을 모두 관리하여 워크플로를 간소화합니다. 따라서 제어력과 유연성을 강화할 수 있습니다.
