도관 배관 어셈블리에 사용할 직사각형 도관 엘보를 작성하려면 다음 요소가 필요합니다. 굽힘반경@엘보호, 굽힘각도@엘보호 및 정렬 각도@스케치1을 제외한 피처 이름 및 치수 이름은 설계 요구 사항에 따라 변경될 수 있습니다.

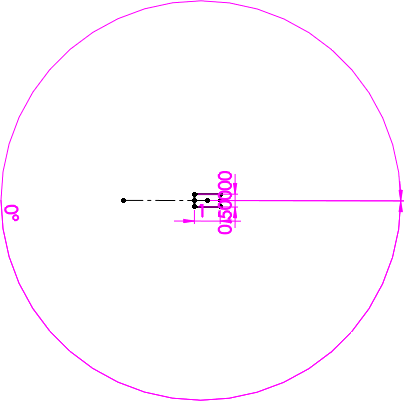

직사각형 도관 엘보 스케치
-
스케치1이라는 우측면 스케치입니다.
- 스케치의 원점에서 작성된 사각형 또는 직사각형으로, 치수 이름은 다음과 같습니다.
-
높이@스케치1
-
너비@스케치1
-
정렬 각도@스케치1(필수 치수)
|
|
높이@스케치1 = 0.50
너비@스케치1 = 1
|
|
|
정렬 각도@스케치1 = 0°(필수 치수) 위의 이미지는 수평 굽힘을 나타냅니다.
|
-
엘보호라는 윗면 스케치로, 치수 이름은 다음과 같습니다.
-
굽힘반경@엘보호(필수 치수)
-
굽힘각도@엘보호(필수 치수)
엘보 호는 스윕 피처 스윕-얇게 1이 만들어진 후에 작성되어야 합니다.
|
|
굽힘반경@엘보호 = 1.5
굽힘각도@엘보호= 90°
|
굽힘반경 및 굽힘각도
-
스케치2라는 연결점 스케치:
-
연결점1이라는 우측면 연결점 속성으로, 치수 이름은 다음과 같습니다.
-
연결점2라는 정면 연결점 속성으로, 치수 이름은 다음과 같습니다.
|
|
스케치2: 연결점 1 및 연결점 2
|
스윕
스윕-얇게1이라는 윗면 스윕 피처로, 치수 이름은
두께@스윕-얇게1입니다.
|
|
두께@스윕-얇게1= 0.002 |
|
| 수평 굽힘 = 0° |
|
| 수직 굽힘 = 90° |
