시작단-끝단 Excel 파일을 직접 작성하려면 다음 사항에 유의하십시오.
- 파일은 필수 시작단-끝단 목록 필드를 포함해야 합니다.
- 데이터는 A 열에서 시작해야 하지만, 꼭 첫 줄에서 시작할 필요는 없습니다.
-
와이어이름은 반드시 첫번째 필드, A열에 기입해야 합니다. 그 외 나머지 필드의 순서는 중요하지 않습니다.
- 두 두 필드에 같은 이름을 사용할 수 있습니다. 이런 경우에는, 품명이 이런 경우에는 참조와 , 참조 필드 뒤에 각각 표시되어야 합니다.
-
시작단 핀 및 끝단 핀 필드에 같은 이름을 사용할 수 있습니다. 이런 경우에는, 품명이 이런 경우에는 참조와 , 참조 필드 뒤에 각각 표시되어야 합니다.
- Excel 파일 필드의 머리글은 다른 이름을 사용할 수 있으며, Excel 파일을 불러올 때 라이브러리 머리글 필더 이름으로 사용할 수 있습니다.
- 부품 데이터를 제외한 연결 데이터만 불러올 경우에는, 부품 데이터를 제외한 연결 데이터만 불러올 경우에는 필드를 제외할 수 있습니다.
- 연결 데이터를 제외한 부품 데이터만 불러올 경우에는, 시작단 참조 또는 끝단 참조 필드 중 한 개과 품명 필드 한 개를 제외할 수 있습니다.
예

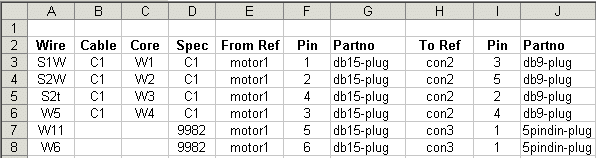

다음은 4개의 코어(S1W, S2W, S2t,6, W5)가 있는 와이어 2개(W11, W6)와 케이블 1개(C1)가 포함된 케이블 어셈블리에 대한 Excel 파일의 예입니다. 이 케이블과 두 개의 와이어는 하나의 커넥터(motor1, 품명 db15-plug)에서 시작합니다. 그리고, 네 개의 케이블 코어가 두 번째 커넥터(con2, 품명db9-plug)로 연결됩니다. 또한, 두 개의 와이어가 세 번째 커넥터 (con3, 품명5pindin-plug)으로 연결됩니다.
